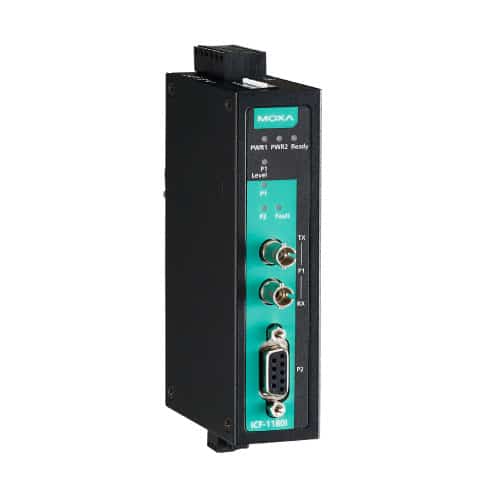

Moxa ICF-1180I - Convertisseur Profibus vers fibre optique

Avantages et caractéristiques

  • Fonction de test des câbles fibre optique pour valider la communication par fibre
  • Détéction automatique du débit en bauds et la vitesse de transmission des données (allant jusqu’à 12 Mbps)
  • Isolation galvanique 2 kV
  • Extension de la distance de transmission PROFIBUS jusqu’à 45 km
  • Deux entrées d’alimentation pour la redondance
  • Prise en charge du diagnostic de l’intensité du signal de fibre optique
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles T uniquement )
Demander un devis

Description

Le convertisseur industriel PROFIBUS vers fibre optique Moxa ICF-1180I est utilisé pour convertir les signaux PROFIBUS cuivre en fibre optique. Le convertisseur Moxa ICF-1180I permet d’étendre la transmission série jusqu’à 4 km (fibre multimode) ou jusqu’à 45 km (fibre monomode). Le convertisseur Moxa ICF-1180I offre une isolation de 2 kV pour le système PROFIBUS ainsi que deux entrées d’alimentation redondantes pour garantir le bon fonctionnement de votre appareil PROFIBUS.

Fonction de test des câbles fibre optique

Les câbles à fibres optiques sont souvent utilisés pour les communications longue distance. Pour assurer une communication correcte entre les câbles à fibres optiques, les ingénieurs utilisent des capteurs à fibre optique

La série Moxa ICF-1180I élimine le besoin d’un capteur à fibre optique en fournissant une fonction de diagnostic à distance de la fibre optique à travers les réglages DIP switches.

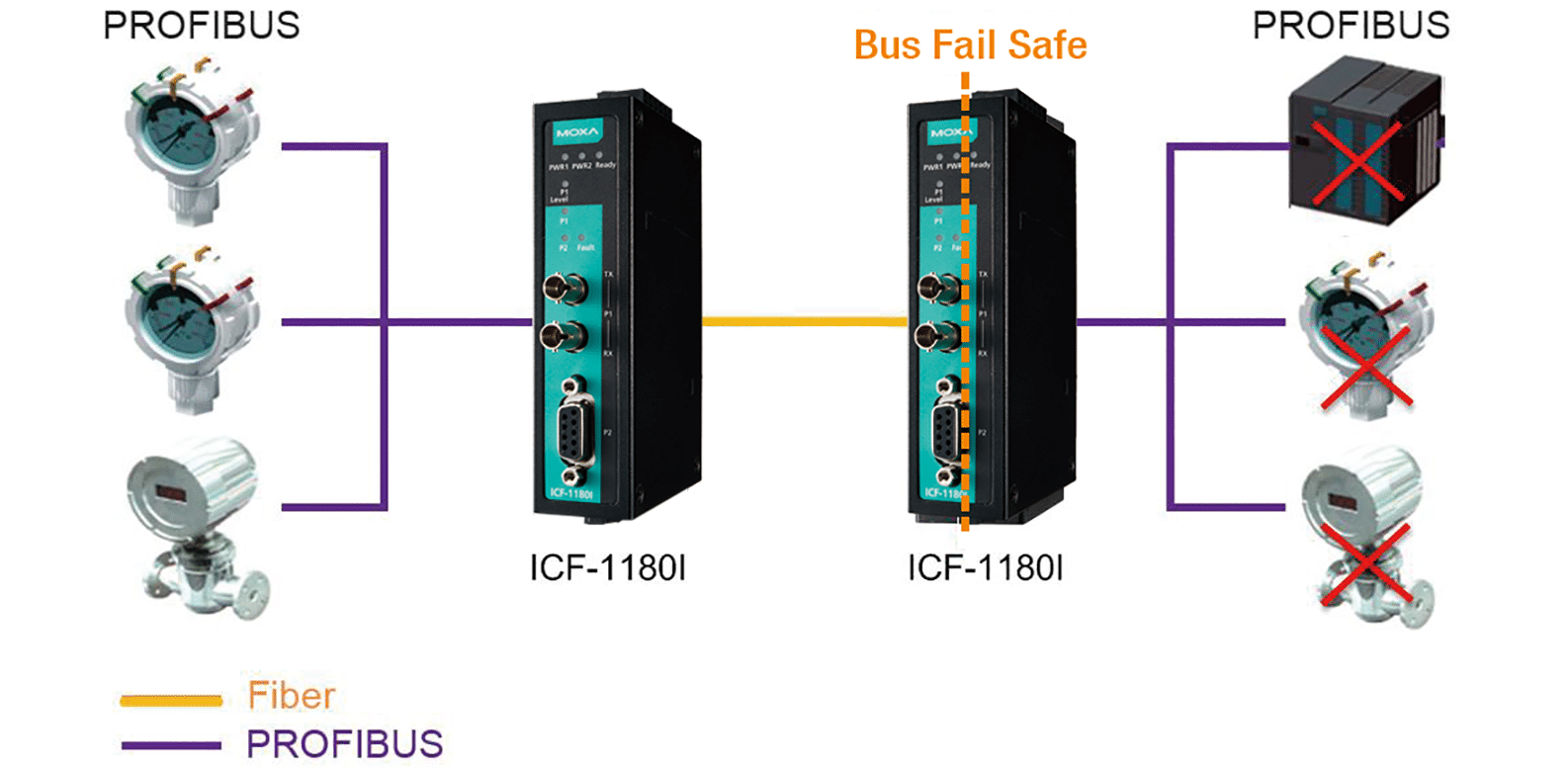

Fonction de sécurisation du bus PROFIBUS

Des parasites électriques peuvent être générés en cas de dysfonctionnement d’un appareil PROFIBUS ou d’interface série, entraînant une défaillance du bus. Pour éviter cette situation, la série Moxa ICF-1180I est dotée d’un mécanisme permettant de détecter et de reconnaître les signaux de bruit. Si le bus tombe en panne d’un côté, le signal de bruit ne se propage pas via le convertisseur Moxa ICF-1180I et n’affecte pas les segments de bus supplémentaires. En outre, le convertisseur Moxa industriel PROFIBUS vers fibre optique Moxa ICF-1180I déclenchera également une alarme pour indiquer l’emplacement de la défaillance à l’ingénieur de terrain.

Fonction de sécurisation du bus PROFIBUS

Réglage automatique du débit en bauds

Le convertisseur Profibus à fibre optique Moxa ICF-1180I peut détecter automatiquement le débit en bauds de l’appareil PROFIBUS et l’appliquer directement.

C’est une fonctionnalité extrêmement pratique qui permet de régler les débis en bauds sur une valeur fixe via des commutateurs DIP.

Surveillance de la liaison fibre optique

Le convertisseur Moxa ICF-1180I prend en charge une fonction de surveillance de la liaison fibre pour détecter les erreurs de communication des deux côtés de la connexion fibre optique et déterminer de quel côté (Tx ou Rx) est à l’origine du problème. Lorsqu’une erreur de communication se produit, un voyant LED rouge s’allume et l’alarme de relais s’active.

Si une anomalie se produit sur un segment de fibre optique distant, le voyant d’erreur clignote pour indiquer aux ingénieurs de terrain l’emplacement de l’anomalie sur le segment distant.

Informations complémentaires

Marque

Moxa

Ports Ethernet

1

Alimentation

12/24/48 VDC

Température

Étendue, Standard

Montage

Mural, Rail-DIN

Interface fibre optique

Multimode ST

Ports fibre optique

1

Isolation galvanique

2kV

Ports Profibus

1

fiche technique
