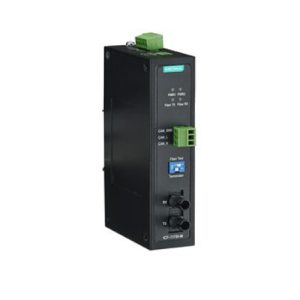

Série ICF-1170I
Série ICF-1170I Image

Série ICF-1170I

Convertisseur bus CAN vers fibre optique

  • ICF-1170I
Série ICF-1170I

Avantages et caractéristiques

  • Transmission de données jusqu’à 2 km par fibre optique
  • Vitesse de transmission jusqu’à 1 Mbps
  • Deux entrées d’alimentation pour la redondance
  • Commutateur DIP pour une résistance du terminal de 120 Ω
  • Commutateur DIP pour le mode Test fibre optique
  • Prise en charge du diagnostic de l’intensité du signal de fibre optique
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles T uniquement )


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur bus CAN vers fibre optique ICF-1170I de la marque Moxa est utilisé pour convertir les signaux CAN cuivre en signaux fibre optique. Le convertisseur ICF-1170I est muni d’une isolation optique de 2 kV pour le système de bus CAN et deux entrées d’alimentation avec relais d’alerte pour garantir que votre système de bus CAN reste en ligne.

Mode Test fibre optique

Le mode test de fibre optique peut être utilisé pour tester le câble à fibre optique entre deux convertisseurs ICF-1170I. Il fournit un moyen simple pour déterminer si le câble fibre optique transmet correctement les données.

En mode de test de fibre, l’émetteur fibre optique (Tx) envoie en continu un signal de donnée, le voyant LED (Fibre Tx ) s’allume. De l’autre côté de la connexion, lorsque le récepteur fibre optique (Rx) reçoit le signal de données, le voyant LED (Fibre Rx) s’allume.

Spécifications

Interface CAN

Nombre de ports

Signaux

Terminateur

Isolation

1

CAN_L, CAN_H, CAN Signal GND

N/A, 120 ohms (par DIP)

2 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Multimode

ST

5 km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

221 mA à 12 VDC

1

Bornier ( pour les modèles DC )

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standard : 0 à 60 ° C
Modèles -T :  -40 à 85 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

30,3 x 70 x 115 mm

IP30

Montage sur rail DIN

Modèles disponibles​

ICF-1170I-M-ST

Convertisseur bus CAN vers fibre optique ICF-1170I-M-ST Moxa

ICF-1170I-M-ST-T

Convertisseur bus CAN vers fibre optique ICF-1170I-M-ST Moxa

Température de fonctionnement

0 à 60 ° C

-40 à 85 ° C


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

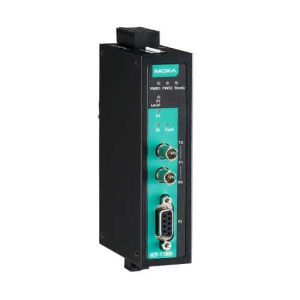

Série ICF-1180I
Série ICF-1180I Image

Série ICF-1180I

Convertisseur industriel Profibus vers fibre optique

  • ICF-1180I
Convertisseur Profibus vers fibre-optique ICF-1180I Moxa

Avantages et caractéristiques

  • Fonction de test des câbles fibre optique pour valider la communication par fibre
  • Détéction automatique du débit en bauds et la vitesse de transmission des données (allant jusqu’à 12 Mbps)
  • Isolation galvanique 2 kV
  • Extension de la distance de transmission PROFIBUS jusqu’à 45 km
  • Deux entrées d’alimentation pour la redondance
  • Prise en charge du diagnostic de l’intensité du signal de fibre optique
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles T uniquement )


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur industriel PROFIBUS à fibre optique ICF-1180I de Moxa est utilisé pour convertir les signaux PROFIBUS cuivre en fibre optique. Le convertisseur ICF-1180I permet d’étendre la transmission série jusqu’à 4 km (fibre multimode) ou jusqu’à 45 km (fibre monomode). Le convertisseur ICF-1180I offre une isolation de 2 kV pour le système PROFIBUS ainsi que deux entrées d’alimentation redondantes pour garantir le bon fonctionnement de votre appareil PROFIBUS.

Fonction de test des câbles fibre optique

Les câbles à fibres optiques sont souvent utilisés pour les communications longue distance. Pour assurer une communication correcte entre les câbles à fibres optiques,  les ingénieurs utilisent des capteurs à fibre optique

La série ICF-1180I élimine le besoin d’un capteur à fibre optique en fournissant une fonction de diagnostic à distance de la fibre optique à travers les réglages DIP switches.

Fonction de sécurisation du bus PROFIBUS

Des parasites électriques peuvent être générés en cas de dysfonctionnement d’un appareil PROFIBUS ou d’interface série, entraînant une défaillance du bus. Pour éviter cette situation, la série ICF-1180I est dotée d’un mécanisme permettant de détecter et de reconnaître les signaux de bruit. Si le bus tombe en panne d’un côté, le signal de bruit ne se propage pas via le convertisseur ICF-1180I et n’affecte pas les segments de bus supplémentaires. En outre, le convertisseur ICF-1180I déclenchera également une alarme pour indiquer l’emplacement de la défaillance à l’ingénieur de terrain.

Fonction de sécurisation du bus PROFIBUS



Réglage automatique du débit en bauds

Le convertisseur Profibus à fibre optique ICF-1180I peut détecter automatiquement le débit en bauds de l’appareil PROFIBUS et l’appliquer directement.

C’est une fonctionnalité extrêmement pratique qui permet de régler les débis en bauds sur une valeur fixe via des commutateurs DIP.

Surveillance de la liaison fibre optique

Le convertisseur ICF-1180I prend en charge une fonction de surveillance de la liaison fibre pour détecter les erreurs de communication des deux côtés de la connexion fibre optique et déterminer de quel côté (Tx ou Rx) est à l’origine du problème. Lorsqu’une erreur de communication se produit, un voyant LED rouge s’allume et l’alarme de relais s’active.

Si une anomalie se produit sur un segment de fibre optique distant, le voyant d’erreur clignote pour indiquer aux ingénieurs de terrain l’emplacement de l’anomalie sur le segment distant.

Spécifications

Interface Profibus

Nombre de ports

Vitesse de transmission

Connecteur

Protocole

Isolation

1

9600 bps à 12 Mbps

DB9 femelle

Profibus-DP

2 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Les modèles ICF-1180I-S- : Monomode
Les modèles ICF-1180I-M- : Multimode

ST

Multimode : 4 km
Monomode : 45 km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

221 mA à 12 VDC

1

Bornier ( pour les modèles DC )

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standard : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

30,3 x 115 x 70 mm

IP30

Montage sur rail DIN

Modèles disponibles​

ICF-1180I-S-ST

Convertisseur bus de terrain vers ICF-1180I

ICF-1180I-M-ST

Convertisseur bus de terrain vers ICF-1180I

ICF-1180I-S-ST-T

Convertisseur bus de terrain vers ICF-1180I

ICF-1180I-M-ST-T

Convertisseur bus de terrain vers ICF-1180I

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Température de fonctionnement

0 à 60°C

0 à 60°C

-40 à 75 ° C

-40 à 75 ° C


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

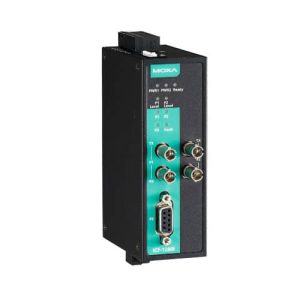

Série ICF-1280I
Série ICF-1280I Image

Série ICF-1170I

Convertisseur Profibus vers fibre optique avec la topologie fibre optique en anneau redondant

  • ICF-1280I
Série ICF-1170I

Avantages et caractéristiques

  • Fibre optique en anneau redondant avec un temps de récupération nul
  • Examination de la communication fibre optique à partir d’un seul convertisseur
  • Détéction automatique du débit en bauds et la vitesse de transmission des données (allant jusqu’à 12 Mbps)
  • Isolation galvanique 2 kV
  • Extension de la distance de transmission PROFIBUS jusqu’à 45 km
  • Deux entrées d’alimentation pour la redondance
  • Prise en charge du diagnostic de l’intensité du signal de fibre optique
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles T uniquement )


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur industriel PROFIBUS à fibre optique ICF-1280I de Moxa est utilisé pour convertir les signaux PROFIBUS cuivre en signaux fibre optique. Le convertisseur ICF-1280I permet d’étendre la transmission série jusqu’à 4 km (fibre multimode) ou jusqu’à 45 km (fibre monomode). Le convertisseur ICF-1280I offre une isolation de 2 kV pour le système PROFIBUS ainsi que deux entrées d’alimentation redondantes pour garantir le bon fonctionnement de votre appareil PROFIBUS.

 Diagnostic de la fibre à distance

Les câbles à fibres optiques sont souvent utilisés pour les communications longue distance et les ingénieurs utilisent un stylo d’inspection à fibres optiques pour garantir la qualité de la communication du câble à fibres.

La série ICF-1280I élimine le besoin d’un stylo d’inspection à fibre optique en fournissant une fonction de diagnostic à distance de la fibre optique à travers les réglages DIP switches.

Fibre optique en anneau redondant avec un temps de récupération nul

Le convertisseur ICF-1280I permet de connecter des appareils PROFIBUS dans une topologie de fibre optique en anneau redondant.

Utilisez le commutateur DIP pour configurer tous les convertisseurs ICF-1280I en mode de sonnerie redondante. Lorsqu’un maître PROFIBUS transmet un signal d’un convertisseur aux équipements esclaves PROFIBUS, ce signal sera transmis à tous les convertisseurs de l’anneau jusqu’à ce qu’il revienne au convertisseur d’origine et se termine. La structure en anneau redondante n’assure aucune perte de paquet avec un temps de récupération nul.

Topologie en anneau redondant

Fonction de sécurisation du bus PROFIBUS

Des parasites électriques peuvent être générés en cas de dysfonctionnement d’un appareil PROFIBUS ou d’interface série, entraînant une défaillance du bus. Pour éviter cette situation, la série ICF-1280I est dotée d’un mécanisme permettant de détecter et de reconnaître les signaux de bruit. Si le bus tombe en panne d’un côté, le signal de bruit ne se propage pas via le convertisseur ICF-1280I et n’affecte pas les segments de bus supplémentaires. En outre, le convertisseur ICF-1280I déclenchera également une alarme pour indiquer l’emplacement de la défaillance à l’ingénieur de terrain.

convertisseur bus de terrain vers fibre optique PROFIBUS sécurisé



Réglage automatique du débit en bauds

Le convertisseur Profibus à fibre optique ICF-1280I peut détecter automatiquement le débit en bauds de l’appareil PROFIBUS et l’appliquer directement.

C’est une fonctionnalité extrêmement pratique qui permet de régler les débis en bauds sur une valeur fixe via des commutateurs DIP.

Surveillance de la liaison fibre optique

Le convertisseur ICF-1280I prend en charge une fonction de surveillance de la liaison fibre pour détecter les erreurs de communication des deux côtés de la connexion fibre optique et déterminer de quel côté (Tx ou Rx) est à l’origine du problème. Lorsqu’une erreur de communication se produit, un voyant LED rouge s’allume et l’alarme de relais s’active.

Si une anomalie se produit sur un segment de fibre optique distant, le voyant d’erreur clignote pour indiquer aux ingénieurs de terrain l’emplacement de l’anomalie sur le segment distant.

Spécifications

Interface Profibus

Nombre de ports

Vitesse de transmission

Connecteur

Protocole

Isolation

1

9600 bps à 12 Mbps

DB9 femelle

Profibus-DP

2 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

2

100BaseFX

Modèles ICF-1280I-S- : Monomode
Modèles ICF-1280I-M- : Multimode

Modèles ICF-1280I-S-SC- / ICF-1280I-M-SC- : SC
Modèles ICF-1280I-S-ST- / ICF-1280I-M-ST- : ST

Multimode : 4 km
Monomode : 45 km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

315 mA à 12 VDC

1

Bornier ( pour les modèles DC )

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standard : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

39 x 115 x 70 mm

IP30

Montage sur rail DIN

Modèles disponibles​

ICF-1280I-M-ST

Convertisseur profibus vers fibre optique ICF-1280I-M-ST Moxa

ICF-1280I-M-SC

Convertisseur profibus vers fibre optique ICF-1280I-M-SC Moxa

ICF-1280I-S-ST

Convertisseur profibus vers fibre optique ICF-1280I-M-ST Moxa

ICF-1280I-S-SC

Convertisseur profibus vers fibre optique ICF-1280I-M-SC Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

0 à 60°C

0 à 60°C

0 à 60°C

0 à 60°C


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

ICF-1280I-M-ST-T

Convertisseur profibus vers fibre optique ICF-1280I-M-ST Moxa

ICF-1280I-M-SC-T

Convertisseur profibus vers fibre optique ICF-1280I-M-SC Moxa

ICF-1280I-S-ST-T

Convertisseur profibus vers fibre optique ICF-1280I-M-ST Moxa

ICF-1280I-S-SC-T

Convertisseur profibus vers fibre optique ICF-1280I-M-SC Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

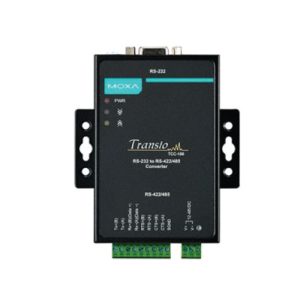

Série TCC-100/100I
Série TCC-100/100I Image

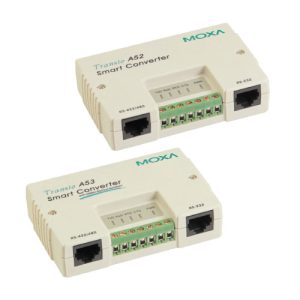

Série Transio A52/A53

Convertisseur RS-232 à RS-422/485 avec isolation optionnelle de 2 kV

  • Série TCC-100/100I
Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

Avantages et caractéristiques

  • Conversion RS-232 en RS-485 prend en charge le mécanisme RTS / CTS
  • Conversion RS-232 en RS-485 avec 2 ou 4 fils
  • Isolation jusqu’à 2 kV (TCC-100I/TCC-100I-T)
  • Bornier enfichable pour faciliter le câblage RS-422/485
  • Montage mural ou sur rail DIN
  • Voyant LED pour l’alimentation et la transmission / réception de données série
  • Température de fonctionnement étendue -40 à 85 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

TCC-100 et TCC-100I sont des convertisseurs série RS-232 vers RS-422/485, conçus pour augmenter les capacités de mise en réseau et étendre la distance de transmission des signaux RS-232. Les deux modèles ont une conception de qualité industrielle supérieure qui comprend un montage sur rail DIN ou murale, un câblage des borniers et un bornier externe pour l’alimentation. En outre, les modèle TCC-100I/TCC-100I-T prennent en charge l’isolation optique pour la protection du système.

TCC-100 et TCC-100I constituent un choix idéal pour convertir les signaux RS-232 en RS-422/485 dans les environnements industriels critiques.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-232/422/485

Bornier

50 bps à 921,6 kbps

2 kV ( uniquement pour les modèles TCC-100I et TCC-100I-T )

Alimentation

Tension de fonctionnement

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur d’alimentation

Protection contre les surintensités

Modèles TCC-100/100-T : 85 mA à 12 VDC
Modèles TCC-100I/100I-T : 150 mA à 12 VDC

12 à 48 VDC

1

Bornier

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles TCC-100/100I : -20 à 60 ° C
Modèles TCC-100-T/100I-T :  -40 à 85 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

Modèles disponibles​

TCC-100

Convertisseur RS-232 vers RS-422/485 TCC-100 Moxa

TCC-100-T

Convertisseur RS-232 vers RS-422/485 TCC-100 Moxa

TCC-100I

Convertisseur RS-232 vers RS-422/485 TCC-100 Moxa

TCC-100I-T

Convertisseur RS-232 vers RS-422/485 TCC-100 Moxa

Isolation série

2 kV

2 kV

Température de fonctionnement

-20 à 60 ° C

-40 à 85 ° C

-20 à 60 ° C

-40 à 85 ° C


Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

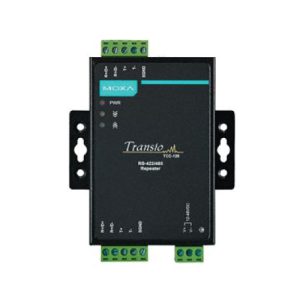

Série TCC-120/120I
Série TCC-120/120I Image

Série Transio A52/A53

Convertisseurs et répéteurs série RS-422/485 avec isolation optionnelle de 2 kV

  • Série TCC-120/120I
Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

Avantages et caractéristiques

  • Augmente la puissance du signal série RS-422 et RS-485, ou convertit RS-422 en RS-485
  • Bornier pour un câblage facile
  • Montage mural ou montage sur rail DIN
  • Entrée d’alimentation à partir du bornier
  • DIP Switch pour la terminaison intégrée (120 ohms)
  • Isolation série jusqu’à 2 kV (TCC-120I)


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

TCC-120 et TCC-120I sont des convertisseurs et répéteurs série RS-422/485 conçus pour étendre la distance de transmission série RS-422/485. Les deux modèles ont une conception de qualité industrielle supérieure qui comprend un montage sur rail DIN ou murale, un câblage des borniers et un bornier externe pour l’alimentation. De plus, le modèle TCC-120I prend en charge l’isolation optique pour la protection du système.

TCC-120 et TCC-120I sont des convertisseurs/répéteurs série RS-422/485 idéaux pour les environnements industriels critiques.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-422/485

Bornier

50 bps à 921,6 kbps

Modèle TCC-120I : 2 kV

Alimentation

Tension de fonctionnement

Tension d’entrée

Nombre d’entrées d’alimentation

Connecteur d’alimentaion

Protection contre les surintensités

Modèle TCC-120 : 65 mA à 12 VDC
Modèle TCC-120I : 180 mA à 12 VDC

12 à 48 VDC

1

Bornier

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-20 à 60 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Modèles disponibles​

TCC-120

Convertiseur et répéteur série RS-422-485 TCC-120 Moxa

TCC-120I

Convertiseur et répéteur série RS-422-485 TCC-120 Moxa

Isolation

2 kV

Température de fonctionnement

-20 à 60 ° C

-20 à 60 ° C


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

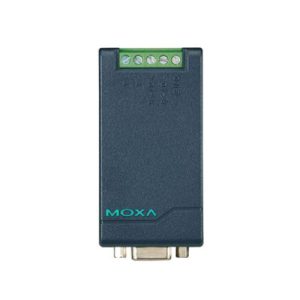

Série TCC-80/80I
Série TCC-80/80I Image

TCC-82

Convertisseur RS-232 à RS-422/485 alimenté par port avec isolation optionnelle de 2,5 kV

  • Série TCC-80/80I
TCC-82

Avantages et caractéristiques

  • Source d’alimentation externe prise en charge mais non requise
  • Contrôle de direction automatique des données RS-485
  • Détection automatique de la vitesse de transmission
  • Résistances de terminaison intégrées de 120 ohms
  • Isolation jusqu’à 2,5 kV (pour TCC-80I uniquement)
  • Indicateur d’alimentation avec un voyant LED


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

TCC-80/80I sont des convertisseurs série qui permettent une conversion complète du signal RS-232 en RS-422/485, sans besoin d’une source d’alimentation externe. Les convertisseurs prennent en charge les liaisons RS-485 semi-duplex à 2 fils et RS-422/485 en duplex intégral, les deux normes pouvant être converties entre les lignes TxD et RxD de RS-232.

Alimenté par port série RS-232

Le port RS-232 du TCC-80 / 80I est un connecteur DB9 femelle pouvant se connecter directement au PC hôte, avec une alimentation provenant de la ligne TxD. Toutefois, une alimentation externe peut être utilisée si des lignes de négociation ne sont pas disponibles, si le câble série est trop long ou si le périphérique série a une faible consommation. En outre, une alimentation de 5 à 12 VDC peut être connectée à l’aide d’un adaptateur ou d’un câble d’alimentation USB.

Les sources d'alimentation du convertisseur série TCC-80 et TCC-80I

Les sources d'alimentation du convertisseur série TCC-80 et TCC-80I (2)



Isolation optique du port RS-232

L’isolation électrique de 2,5 kV du port RS-232 du TCC-80I est réalisée à l’aide d’un photocoupleur qui transforme le signal électrique en lumière, puis le transforme à nouveau en un signal électrique de l’autre côté. De cette manière, les deux circuits électriques sont complètement isolés l’un de l’autre. Cela protège également les appareils des courants de boucle de masse, réduit les dommages causés par la perte de données et évite d’endommager les interfaces de communication.

Isolation optique TCC-80 Moxa



Indicateur d’alimentation à l’aide d’un voyant LED

Il est assez facile de tester le périphérique série avec un multimètre pour déterminer que le périphérique série fournira suffisamment de puissance au convertisseur. Cependant, il est encore plus facile de laisser le TCC-80I tester l’appareil pour vous. Connectez simplement le TCC-80I au port RS-232 du périphérique et réglez le commutateur SW4 sur le mode TEST. Si le voyant LED s’allume, le TCC-80I reçoit suffisamment d’énergie. Si le voyant ne s’allume pas, vous devrez connecter une source d’alimentation externe au TCC-80I.

indicateur d'alimentation avec un voyant LED TCC-80 et TCC-80I moxa

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-232/422/485

Modèles TCC-80-DB9/80I-DB9  : DB9 mâle
Modèles TCC-80/80I : Bornier à vis

50 bps à 921,6 kbps

Modèles TCC-80I / 80I-DB9: 2 kV

Alimentation

Courant d’entrée

Tension d’entrée

Nombre d’entrées d’alimentation

Connecteur d’alimentation

Modèle TCC-80 : 10 mA à 5 VDC
Modèle TCC-80-DB9
: 10 mA à 5 VDC
Modèle TCC-80I : 20 mA à 5 VDC
Modèle TCC-80I-DB9
: 20 mA à 5 VDC

5 à 12 VDC

1

Prise d’alimentation DC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 70 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

Modèles disponibles​

TCC-80

Convertisseur série TCC-80 Moxa

TCC-80I

Convertisseur série TCC-80 Moxa

TCC-80-DB9

tcc-80-db9 Moxa

TCC-80I-DB9

tcc-80-db9 Moxa

Connecteur série

Bornier

Bornier

DB9 femelle

DB9 femelle

Isolation

2 kV

2 kV


Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

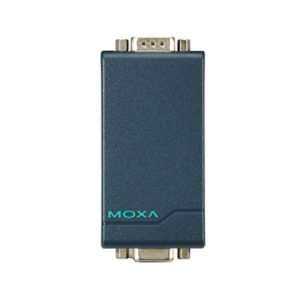

TCC-82
TCC-82 Image

Série TCC-80/80I

Isolateur RS-232 à 4 canaux alimenté par port

  • TCC-82
Convertisseur série TCC-80/80I Moxa

Avantages et caractéristiques

  • 4 canaux d’isolation RMS de 4 kV pendant 1 minute
  • Format compact
  • Détection automatique de la vitesse de transmission
  • Source d’alimentation externe prise en charge mais non requise


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le TCC-82 est un isolateur série RS-232 qui fournit une isolation électrique complète pour la communication série bidirectionnelle entre deux périphériques RS-232 dans un boîtier compact de qualité industrielle.

Les deux côtés d’une connexion RS-232 sont isolés optiquement pour offrir une protection parfaite contre les surtensions dues à la foudre, les courts-circuits accidentels à haute tension et les boucles de terre.

Les isolateurs à plage étendue intégrés sont testés pour supporter plus de 4 kV RMS d’entrée/sortie pendant une minute. Cela signifie que le TCC-82 répond non seulement aux exigences des communications de données série en général, mais également aux normes strictes requises par l’automatisation industrielle. Le TCC-82 est un isolateur série RS-232 qui protège les lignes de données TxD et RxD, ainsi que les lignes d’établissement de liaison RTS et CTS pour un total de quatre canaux isolés afin de fournir une protection complète de vos applications RS-232.

Application isolateur série RS-232 TCC-82 Moxa

Source d’alimentation externe non requise

L’isolateur série RS-232 TCC-82 de Moxa prend en charge le fonctionnement alimenté par le port, ce qui signifie qu’il peut être directement alimenté par les périphériques série RS-232 connectés.

L’alimentation provient des lignes RS-232 TxD, RTS ou DTR, indépendamment du fait que le signal soit haut ou bas, éliminant ainsi le besoin d’une alimentation externe. Toutefois, une alimentation externe peut être utilisée si des lignes de négociation ne sont pas disponibles, si le câble série est trop long ou si le périphérique série a une faible consommation.

En outre, le TCC-82 peut utiliser un adaptateur de 5 à 12 VDC ou un câble d’alimentation USB. Notez que les deux côtés de la connexion sont alimentés indépendamment. Ainsi, si nécessaire, l’un peut compter sur l’alimentation du port et l’autre sur une source d’alimentation externe.

Lors de l’installation du TCC-82, il est recommandé de connecter tous les signaux de sortie. Le TCC-82 est alimenté par ces signaux même s’ils ne sont pas utilisés par votre système. Vous devez faire attention lors du choix de l’alimentation externe si votre application nécessite une isolation complète de 4 kV. La plupart des alimentations commerciales n’offrent qu’une isolation de 1500 VCA entre les enroulements primaire et secondaire. Si vous utilisez une alimentation externe des deux côtés du TCC-82, assurez-vous que des sources d’alimentation distinctes sont utilisées, chacune avec une protection d’isolement suffisante.

Alimentation de l'isolateur TCC-82 Moxa

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-232

DB9 mâle

50 bps à 921,6 kbps

4 kV

Alimentation

Tension de fonctionnement

Tension d’entrée

Nombre d’entrées d’alimentation

Connecteur d’alimentation

Protection contre les surintensités

20 mA à 5 VDC

5 à 12 VDC

1

Prise d’alimentation DC

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 à 60 ° C

-20 à 75 ° C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série Transio A52/A53
Série Transio A52/A53 Image

Série TCC-80/80I

Convertisseur RS-232 à RS-422/485 d’entrée de gamme

  • Série Transio A52/A53
Convertisseur série TCC-80/80I Moxa

Avantages et caractéristiques

  • Détection automatique de la vitesse de transmission
  • Contrôle automatique de la direction des données RS-485
  • Indicateurs LED pour l’alimentation et l’état du signal
  • Fonctionnement multipoint RS-485, jusqu’à 32 nœuds
  • Isolation série 2 kV (A53)
  • Résistances de terminaison intégrées de 120 ohms


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

A52 et A53 sont des convertisseurs série RS-232 à RS-422/485 conçus pour les utilisateurs qui ont besoin d’étendre la distance de transmission RS-232 et d’accroître les capacités de mise en réseau.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Isolation

2

RS-232/422/485

RJ45

Modèles A53: 2 kV

Alimentation

Tension de fonctionnement

Tension d’entrée

Nombre d’entrées d’alimentation

Connecteur d’alimentation

Protection contre les surintensités

Modèles A52 : 170 mA à 9 VDC
Modèles A53 : 195 mA à 9 VDC

9 à 30 VDC

1

Prise d’alimentation DC

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 à 55 ° C

-20 à 75 ° C

5 à 95% (sans condensation)

Modèles disponibles​

A52-DB9F sans adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A52-DB25F sans adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A52-DB9F avec adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A52-DB25F avec adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

Isolation série

Adaptateur de courant inclut

Oui

Oui

Câble série

DB9 femelle

D25 femelle

DB9 femelle

D25 femelle


Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












A53-DB9F sans adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A53-DB25F sans adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A53-DB9F avec adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

A53-DB25F avec adaptateur

Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

Isolation série

2 kV

2 kV

2 kV

2 kV

Adaptateur de courant inclut

Oui

Oui

Câble série

DB9 femelle

D25 femelle

DB9 femelle

D25 femelle


Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













Click Me

Modal Title

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-4521
ADAM-4521 Image

Série Transio A52/A53

Convertisseur RS-422/485 à RS-232 avec isolation de 1 kV

  • ADAM-4521
Convertisseur série RS-232 à RS-422/485 -Transio-A52/A53 Moxa

Avantages et caractéristiques

  • Contrôle automatique du flux de données RS-485
  • Ligne de données RS-485 avec protection contre les surtensions
  • Vitesse de transmission jusqu’à 115,2 Kbps
  • Indicateur d’alimentation et de flux de données pour le dépannage
  • RS-232 et RS-485 peuvent être réglés à différentes vitesses de transmission
  • Prend en charge la fonction chien de garde
  • Se monte facilement sur un rail DIN, un panneau ou un système de ferroutage


Click Me

Modal Title
Add some nice text here.

FICHE TECHNIQUE

Description ​

ADAM-4521 est un convertisseur série RS-422/485 à RS-232 intelligent spécialement conçu pour connecter des périphériques RS-422/485 à un réseau RS-232. Bien que la norme RS-232 est largement disponible sur la plupart des systèmes informatiques, tels que les équipements de mesure et les automates programmables, sa vitesse de transmission, sa distance de communication et surtout ses capacités de mise en réseau sont limitées en raison d’une transmission déséquilibrée.

Le convertisseur série ADAM-4521 d’Advantech résout ce problème et vous permet de créer facilement un réseau RS-485 avec vos périphériques RS-232 en attribuant à chacun une adresse pour faciliter la communication.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-232/422/485

RS-232 : DB9 femelle
RS-422/485 : bornier à vis

de 300 à 115,2 Kbps

1 kV

Alimentation

Tension de fonctionnement

Tension d’entrée

1.0 W à 24 VDC

10 ~ 30 VDC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 70 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-4520
ADAM-4520 Image

Série TCC-120/120I

Convertisseur RS-232 à RS-422/485 avec isolation de 3 kV

  • ADAM-4520
Série TCC-120/120I

Avantages et caractéristiques

  • Contrôle automatique du flux de données RS-485
  • Ligne de données RS-485 avec protection contre les surtensions
  • Vitesse de transmission jusqu’à 115,2 Kbps
  • Indicateur d’alimentation et de flux de données pour le dépannage
  • Se monte facilement sur un rail DIN, un panneau ou un système de ferroutage


Click Me

Modal Title
Add some nice text here.

FICHE TECHNIQUE

Description ​

La plupart des systèmes informatiques industriels sont livrés avec des ports série RS-232 standard. Bien qu’elle soit largement accepté, la norme RS-232 a une vitesse de transmission, une portée et des capacités réseau limitées. Les normes RS-422 et RS-485 surmontent ces limitations en utilisant des lignes de tension différentielle pour les signaux de données et de contrôle.

Le convertisseur ADAM-4520 d’Advantech vous permet de tirer parti des technologies RS-422 et RS-485 sur les systèmes équipés à l’origine d’une l’interface série RS-232. Le convertisseur série ADAM-4520 vous permet de convertir de manière transparente les signaux RS-232 en signaux RS-422 ou RS-485 avec une isolation de 3 kV. Vous n’avez pas donc besoin de changer le matériel de votre PC ni vos logiciels.

L’ADAM-4520 vous permet aussi de construire facilement un système de communication longue distance de qualité industrielle avec du matériel PC standard. Il étend la distance de communication à 1200 m (4000 ft.) ou augmente de 32 le nombre maximal de nœuds connectés.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Isolation

2

RS-232/422/485

RS-232 : DB9 femelle
RS-422/485 : bornier à vis

de 1 200 à 115,2 Kbps

3 kV

Alimentation

Tension de fonctionnement

Tension d’entrée

1.2 W à 24 VDC

10 ~ 30 VDC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 70 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-101
Série IMC-101 Image

Série IMC-101

Convertisseur Ethernet vers fibre optique

  • Série IMC-101
Convertisseur-Ethernet-à-fibre-optique-IMC-101-Moxa

Avantages et caractéristiques

  • 1 port 10/100BaseT(X) avec auto-négociation et auto-MDI / MDI-X
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Alarme de panne de courant par sortie relais
  • Entrées d’alimentation redondantes
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles -T uniquement)
  • Conçu pour les endroits dangereux (classe 1, div. 2 / zone 2, IECEx)

Certifications

certification-C1D2-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.
certification-IECEx-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.

DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique IMC-101 de Moxa est conçu pour fournir une conversion de qualité industrielle entre 10 / 100BaseT (X) et 100BaseFX (connecteurs SC / ST).

La conception industrielle de l’IMC-101 est excellente pour assurer le fonctionnement continu de vos applications d’automatisation industrielle. Chaque convertisseur IMC-101G est également doté d’une alarme par sortie relais pour aider à prévenir les dommages et les pertes. Le convertisseur Ethernet à fibre optique IMC-101 est conçu pour les environnements industriels difficiles, tels que les environnements dangereux (certification de classe 1, division 2 / zone 2, certification IECEx, DNV et GL) et conforme aux normes FCC, UL et CE.

Tous les modèles IMC-101 supportent une plage de températures de fonctionnement standard de 0 à 60 ° C et une plage de températures de fonctionnement étendue de -40 à 75 ° C

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100BaseTX

RJ45

Oui

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Distance de transmission

1

Modèles IMC-101-S- : Monomode
Modèles IMC-101-M- : Multimode

Modèles IMC-101-S-SC- / IMC-101-M-SC-  : SC
Modèles IMC-101-M-ST- : ST

Monomode : 40 km
Multimode : 5 km
Modèles IMC-101-S-SC-80- : 80 km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrées d’alimentation

Connecteur

Protection contre les surintensités

12 à 45 VDC

320 mA à 12 VDC

1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standard : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 ~ 85°C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

53.6 x 135 x 105 mm

IP30

Montage sur rail DIN

Modèles disponibles​

IMC-101-M-SC

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-M-SC-T

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-M-SC-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-M-SC-T-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

Types de fibre optique

Multimode

Multimode

Multimode

Multimode

Connecteur fibre optique

SC

SC

SC

SC

Certifié IECEx

Oui

Oui

Distance de transmission fibre optique

5 km

5 km

5 km

5 km

Température de fonctionnement

0 à 60°C

-40 à 75°C

0 à 60°C

-40 à 75°C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-101-M-ST

Convertisseur Ethernet vers fibre optique IMC-101-M-ST Moxa

IMC-101-M-ST-T

Convertisseur Ethernet vers fibre optique IMC-101-M-ST Moxa

IMC-101-M-ST-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-ST Moxa

IMC-101-M-ST-T-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-ST Moxa

Types de fibre optique

Multimode

Multimode

Multimode

Multimode

Connecteur fibre optique

ST

ST

ST

ST

Certifié IECEx

Oui

Oui

Distance de transmission fibre optique

5 km

5 km

5 km

5 km

Température de fonctionnement

0 à 60°C

-40 à 75°C

0 à 60°C

-40 à 75°C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-101-S-SC

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-S-SC-T

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-S-SC-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-S-SC-T-IEX

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

Types de fibre optique

Monomode

Monomode

Monomode

Monomode

Connecteur fibre optique

SC

SC

SC

SC

Certifié IECEx

Oui

Oui

Distance de transmission fibre optique

40 km

40 km

40 km

40 km

Température de fonctionnement

0 à 60°C

-40 à 75°C

0 à 60°C

-40 à 75°C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-101-S-SC-80

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

IMC-101-S-SC-80-T

Convertisseur Ethernet vers fibre optique IMC-101-M-SC Moxa

Types de fibre optique

Monomode

Monomode

Connecteur fibre optique

SC

SC

Certifié IECEx

Distance de transmission fibre optique

80 km

80 km

Température de fonctionnement

0 à 60 °C

-40 à 75°C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-6542
ADAM-6542 Image

Série IMC-21

Convertisseur Ethernet vers fibre optique (Single Stand WDM)

  • ADAM-6542
Convertisseur-Ethernet-à-fibre-optique-IMC-21-Moxa

Avantages et caractéristiques

  • 1 port Ethernet 10/100BaseTX
  • 1 port fibre optique 100Base-FX (Single Stand WDM)
  • Prend en charge la transmission en mode différé
  • Prend en charge la détection automatique MDI / MDIX (auto-croisement)
  • Prend en charge le contrôle de flux full / half duplex
  • Supporte l’auto-négociation
  • Offre une protection ESD Ethernet de 4 000 VDC
  • Fournit une protection contre les surtensions (EFT) de 3000 VDC pour les lignes électriques


Click Me

Modal Title
Add some nice text here.

FICHE TECHNIQUE

Description ​

La transmission par fibre optique offre les avantages d’une large bande passante, d’une immunité aux interférences EMI / RFI et d’une transmission de données sécurisée. ADAM-6542 est un convertisseur Ethernet à fibre optique conçu pour convertir les signaux Ethernet en fibre optique multimode. Par conséquent, ADAM-6542 constitue une solution idéale pour les applications FTTB (Fiber to the building) dans les centraux ou les sites locaux.

ADAM-6542 est un convertisseur Ethernet à fibre optique qui adopte la technologie WDM pour augmenter la capacité de transmission d’informations du fibre optique via la transmission multiplexe et la réception de signaux à différentes longueurs d’onde sur le câble à toron simple.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection ESD

Isolation

1

10/100BaseTX

RJ45

4,000 VDC

1500 Vrms

Interface Fibre optique

Nombre de ports

Type de fibre optique

Vitesse maximale

Connecteur

Distance de transmission

1

Monomode

100BaseFX

SC

20 km

Alimentation

Tension d’entrée

Connecteur

Nombre d’entrée d’alimentation

Protection contre les surtensions (EFT)

10 ~ 30 VDC

Bornier à vis à 2 broches

1

3,000 VDC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 ~  60 ° C

10 ~ 70°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-6541
ADAM-6541 Image

Série IMC-21GA

Convertisseur Ethernet vers fibre optique multimode

  • ADAM-6541
Moxa-IMC-21GA.

Avantages et caractéristiques

  • 1 port Ethernet 10/100BaseTX
  • 1 port fibre optique multimode 100Base-FX
  • Prend en charge la transmission en mode différé
  • Supporte l’auto-négociation
  • Prend en charge le contrôle de flux full / half duplex
  • Fournit une protection contre les surtensions (EFT) de 3000 VDC pour les lignes électriques
  • Offre une protection ESD Ethernet de 4 000 VDC


DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











FICHE TECHNIQUE

Description ​

La transmission par fibre optique offre les avantages d’une large bande passante, d’une immunité aux interférences EMI / RFI et d’une transmission de données sécurisée. ADAM-6541 est un convertisseur Ethernet à fibre optique conçu pour convertir les signaux Ethernet en fibre optique multimode. Par conséquent, ADAM-6541 est une solution idéale pour les applications FTTB (Fiber to the building) dans les centraux ou les sites locaux.

ADAM-6541 prend en charge la détection automatique MDI / MDIX, vous n’avez donc pas besoin d’utiliser des câbles croisés. Il comprend également un contrôleur de commutateur capable de détecter automatiquement la vitesse de transmission (10/100BaseTX). Le port Ethernet et le fibre optique du convertisseur ADAM-6541 disposent de mémoires tampons prenant en charge les mécanismes de stockage et de retransmission, ce qui garantit que les données puissent être transmises correctement.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection ESD

Isolation

1

10/100BaseTX

RJ45

4,000 VDC

1500 Vrms

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100Base-FX

Multimode

SC

2 km

Alimentation

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surtensions

10 ~ 30 VDC

1

Bornier à 2 broches

3,000 VDC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 ~  60 ° C

10 ~ 70°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série PTC-101
Série PTC-101 Image

Série IMC-21

Convertisseur Ethernet vers fibre optique certifié IEC 61850-3 et  EN 50121-4

  • Série PTC-101
Convertisseur-Ethernet-à-fibre-optique-IMC-21-Moxa

Avantages et caractéristiques

  • 1 port 10/100BaseT(X) avec auto-négociation et auto-MDI / MDI-X
  • Alarme de panne de courant par sortie de relais (pour les modèles LV uniquement)
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Double entrées d’alimentation DC redondantes (pour les modèles LV uniquement)
  • Alimentation à haute fiabilité élimine le besoin d’un transformateur d’alimentation externe
  • Conforme à la norme EN 50121-4 pour les applications ferroviaires du matériel roulant

Certifications

Certification-EN50155
certification iec61850-3 ieee1613

DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique PTC-101 de Moxa vous permet de convertir le réseau 10/100BaseT(X) en 100BaseFX. Les modèles sont disponibles avec des connecteurs SC, ST ou LC.

Le convertisseur PTC-101 élimine le besoin de câblage supplémentaire et prend en charge les protocoles IEEE 802.3 et IEEE 802.3u / x avec la détection automatique 10/100M, full / half-duplex et MDI / MDI-X afin de fournir une solution complète pour vos réseaux Ethernet industriels.

Le PTC-101 est conforme aux sections obligatoires de la norme EN 50155 en rapport avec la température de fonctionnement, la tension d’entrée d’alimentation, les surtensions, les décharges électrostatiques, les vibrations, ainsi que le revêtement conforme et l’isolation de l’alimentation, rendant le convertisseur Ethernet à fibre optique adapté à une variété d’applications industrielles.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100BaseTX

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Modèles PTC-101-M : Multimode
Modèles PTC-101-S : Monomode

Modèles PTC-101-M-SC-HV / M-SC-LV : SC
Modèles PTC-101-S-SC-HV / S-SC-LV : SC

Modèles PTC-101-M-ST-HV / M-ST-LV : ST
Modèles PTC-101-S-ST-HV / S-ST-LV : ST

Modèles PTC-101-M-LC-HV / M-LC-LV : LC
Modèles PTC-101-M-LC-HV / M-LC-LV : LC

Monomode : 40 km
Multimode : 5 km

Alimentation

Tension d’entrée

Courant d’entrée

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

Modèles LV-DC : 20 à 72 VDC
Modèles HV-AC : 85 à 264 VAC
Modèles HV-DC : 88 à 300 VDC

Modèles LV-DC : 170 mA à 20 VDC
Modèles HV-AC : 73 mA à 85 VDC
Modèles HV-DC : 47 mA à 88 VDC

Modèles LV : 2
Modèles HV : 1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-40 à 85 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Installation

Métallique

152.15 x 126.46 x 66.65 mm

Montage sur rail DIN

Modèles disponibles​

PTC-101-M-SC-LV

Convertisseur Ethernet à fibre optique PTC-101-M-SC-LV Moxa

PTC-101-M-ST-LV

Convertisseur Ethernet à fibre optique PTC-101-M-ST-LV Moxa

PTC-101-M-LC-LV

PTC-101-M-LC-LV

PTC-101-S-SC-LV

Convertisseur Ethernet à fibre optique PTC-101-M-SC-LV Moxa

Type de fibre optique

Multimode

Multimode

Multimode

Monomode

Connecteur fibre optique

SC

ST

LC

SC

Tension d’entrée

20-72 VDC

20-72 VDC

20-72 VDC

20-72 VDC


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












PTC-101-S-ST-LV

Convertisseur Ethernet à fibre optique PTC-101-M-ST-LV Moxa

PTC-101-S-LC-LV

PTC-101-M-LC-LV

PTC-101-M-SC-HV

Convertisseur Ethernet à fibre optique PTC-101-M-SC-LV Moxa

PTC-101-M-ST-HV

Convertisseur Ethernet à fibre optique PTC-101-M-ST-LV Moxa

Type de fibre optique

Monomode

Monomode

Multimode

0 à 55°C

Connecteur fibre optique

ST

LC

SC

RS-232/422/485

Tension d’entrée

20-72 VDC

20-72 VDC

85-264 VAC
88-300 VDC

85-264 VAC
88-300 VDC


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












PTC-101-M-LC-HV

PTC-101-M-LC-LV

PTC-101-S-SC-HV

Convertisseur Ethernet à fibre optique PTC-101-M-SC-LV Moxa

PTC-101-S-ST-HV

Convertisseur Ethernet à fibre optique PTC-101-M-ST-LV Moxa

PTC-101-S-LC-HV

PTC-101-M-LC-LV

Type de fibre optique

Multimode

Monomode

Monomode

Monomode

Connecteur fibre optique

LC

SC

ST

LC

Tension d’entrée

85-264 VAC
88-300 VDC85-264 VAC
88-300 VDC85-264 VAC
88-300 VDC85-264 VAC
88-300 VDC

DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série PTC-101-M12
Série PTC-101-M12 Image

Série IMC-21

Convertisseur Ethernet vers fibre optique certifié IEC 61850-3 et  EN 50121-4 pour les applications ferroviaires

  • Série PTC-101-M12​
Convertisseur-Ethernet-à-fibre-optique-IMC-21-Moxa

Avantages et caractéristiques

  • 1 port 10/100BaseT(X) avec auto-négociation et auto-MDI / MDI-X
  • Alarme de panne de courant par sortie de relais (pour les modèles LV uniquement)
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Double entrées d’alimentation DC redondantes (pour les modèles LV uniquement)
  • Alimentation à haute fiabilité élimine le besoin d’un transformateur d’alimentation externe
  • Conforme à la norme EN 50121-4 pour les applications ferroviaires el les matériels roulants

Certifications

Certification-EN50155
Certification EN50121-4
certification iec61850-3 ieee1613

DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique PTC-101-M12 de Moxa vous permet de convertir le réseau 10/100BaseT(X) en 100BaseFX. Les modèles sont disponibles avec des connecteurs SC ou ST.

Le convertisseur PTC-101-M12 élimine le besoin de câblage supplémentaire et prend en charge les protocoles IEEE 802.3 et IEEE 802.3u / x avec la détection automatique 10/100M, full / half-duplex et MDI / MDI-X afin de fournir une solution complète pour vos réseaux Ethernet industriels.

Le convertisseur PTC-101-M12 est conforme aux sections obligatoires de la norme EN 50155 en rapport avec la température de fonctionnement, la tension d’entrée d’alimentation, les surtensions, les décharges électrostatiques, les vibrations, ainsi que le revêtement conforme et l’isolation de l’alimentation, rendant le convertisseur Ethernet à fibre optique adapté à une variété d’applications industrielles.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100BaseTX

M12

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Monomode

Modèles PTC-101-M12-S-SC : SC
Modèles PTC-101-M12-S-ST : ST

40 km

Alimentation

Tension d’entrée

Courant d’entrée

Nombre d’entrées d’alimentation

Connecteur

Protection contre les surintensités

20 à 72 VDC

170 mA à 20 VDC

1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-40 à 85 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Installation

Protection

Métallique

152.15 x 126.46 x 66.65 mm

Montage sur rail DIN

Modèles-CT : Revêtement conforme aux PCB

Modèles disponibles​

PTC-101-M12-S-SC-
LV-T

Convertisseur Ethernet vers optique PTC-101-M12-S-SC-LV-T Moxa

PTC-101-M12-S-ST-
LV-T

Convertisseur Ethernet vers fibre optique PTC-101-M12-S-ST-LV-T Moxa

PTC-101-M12-S-SC-
LV-T-CT-T

Convertisseur Ethernet vers optique PTC-101-M12-S-SC-LV-T Moxa

PTC-101-M12-S-ST-
LV-T-CT-T

Convertisseur Ethernet vers fibre optique PTC-101-M12-S-ST-LV-T Moxa

Type de fibre optique

Monomode

Monomode

Monomode

Monomode

Connecteur fibre optique

SC

ST

SC

ST

Revêtement enrobant

Oui

Oui


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-P101
Série IMC-P101 Image

Série PTC-101-M12

Convertisseur Ethernet vers fibre optique PoE conforme à IEEE 802.3af

  • Série IMC-P101
Série PTC-101-M12 Moxa

Avantages et caractéristiques

  • 1 port 10/100BaseT(X) avec auto-négociation et auto-MDI / MDI-X
  • Power Sourcing Equipment (PSE) conforme à IEEE 802.3af
  • Alarme de panne de courant par sortie de relais
  • Prend en charge le mode de stockage et de transfert et le mode Pass-through
  • Double entrées d’alimentation DC redondantes
  • Température de fonctionnement étendue : -40 à 75°C (pour les modèles -T uniquement)


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique IMC-P101 de Moxa fournit une conversion de média Ethernet de 10/100BaseT(X) à 100BaseFX (avec connecteurs SC ou ST).

Ce convertisseur est classé en tant qu’équipement de source d’alimentation, car lorsqu’il est utilisé de cette manière, il fournit jusqu’à 15,4 watts aux dispositifs alimentés (powered devices PDs) conformes à IEEE 802.3af, éliminant ainsi le besoin de câblage supplémentaire.

Le convertisseur Ethernet à fibre optique IMC-P101  prend en charge les normes IEEE 802.3 / 802.3u / 802.3x avec 10/100M, full / half-duplex et MDI / MDI-X, offrant ainsi une solution complète pour votre réseau Ethernet industriel.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1 port PoE

10/100BaseTX

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Modèles IMC-P101-S- : Monomode
Modèles IMC-P101-M- : Multimode

Modèles IMC-P101-S-SC / IMC-P101-M-SC  : SC
Modèles IMC-P101-S-ST / IMC-P101-M-ST  : ST

Monomode : 40 km
Multimode : 5 km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrées d’alimentation

Connecteur

Protection contre les surintensités

46 à 57 VDC

130 mA à 48 VDC

1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standard : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Installation

Métallique

144,5 x 122,3 x 51,65 mm

Montage sur rail DIN

Modèles disponibles​

IMC-P101-M-SC

Convertisseur Ethernet vers fibre optique IMC-P101-M-SC Moxa

IMC-P101-M-ST

Convertisseur Ethernet vers fibre optique IMC-P101-M-ST Moxa

IMC-P101-S-SC

Convertisseur Ethernet vers fibre optique IMC-P101-M-SC Moxa

IMC-P101-S-ST

Convertisseur Ethernet vers fibre optique IMC-P101-M-ST Moxa

Types de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

SC

ST

SC

ST

Température de fonctionnement

0 à 60 ° C

0 à 60 ° C

0 à 60 ° C

0 à 60 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-P101-M-SC-T

Convertisseur Ethernet vers fibre optique IMC-P101-M-SC Moxa

IMC-P101-M-ST-T

Convertisseur Ethernet vers fibre optique IMC-P101-M-ST Moxa

IMC-P101-S-SC-T

Convertisseur Ethernet vers fibre optique IMC-P101-M-SC Moxa

IMC-P101-S-ST-T

Convertisseur Ethernet vers fibre optique IMC-P101-M-ST Moxa

Types de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

SC

ST

SC

ST

Température de fonctionnement

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-21GA
Série IMC-21GA Image

Série IMC-101G

Convertisseur Ethernet Gigabit vers fibre optique

  • Série IMC-21GA
Convertisseur-Ethernet-vers-fibre-optique-IMC-101G-Moxa

Avantages et caractéristiques

  • Prise en charge d’un port 1000Base-SX / LX avec connecteur SC ou un logement SFP
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Jumbo frame 10K bytes
  • Entrées d’alimentation redondantes
  • Supporte l’Ethernet écoénergétique (IEEE 802.3az)
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles -T uniquement)


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet Gigabit à fibre optique industriel IMC-21GA de Moxa est conçu pour fournir une conversion stable de 10/100/1000BaseT(X) à 100/1000Base-SX / LX ou 100/1000Base SFP.

Le convertisseur IMC-21GA prend en charge la norme IEEE 802.3az (Ethernet écoénergétique) et les Jumbo frames 10K bytes, ce qui lui permet d’économiser de l’énergie et d’améliorer les performances de transmission.

Tous les modèles IMC-21GA sont soumis à un test de rodage à 100% et  fonctionnent dans une température standard de 0 à 60 ° C et étendue de -40 à 75 ° C.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100/1000 BaseT(X)

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

1

Modèles IMC-21GA : 100/1000BaseFX SFP
Modèles IMC-21GA-SX-SC : 1000BaseSX
Modèles IMC-21GA-LX-SC : 1000BaseLX

Modèles IMC-21GA : Module SFP
Modèles IMC-21GA-SX-SC : Multimode
Modèles IMC-21GA-LX-SC : Monomode

Modèles IMC-21GA : SFP

Modèles IMC-21GA-SX-SC / Modèles IMC-21GA-LX-SC : SC

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

285 mA à 12 VDC

1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standards : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à 75 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Installation

Métallique

30 x 125 x 79 mm

Montage sur rail DIN

Modèles disponibles​

IMC-21GA

Convertisseur Ethernet à fibre optique IMC-21GA Moxa

IMC-21GA-T

Convertisseur Ethernet à fibre optique IMC-21GA Moxa

IMC-21GA-SX-SC

Convertisseur Ethernet à fibre optique IMC-21GA-SX-SC Moxa

IMC-21GA-SX-SC-T

Convertisseur Ethernet à fibre optique IMC-21GA-SX-SC Moxa

Type de fibre optique

SFP

SFP

Multimode

Multimode

Connecteur fibre optique

SFP

SFP

SC

SC

Température de fonctionnement

0 à 60° C

-40 à 75 ° C

0 à 60° C

40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-21GA-LX-SC

Convertisseur Ethernet à fibre optique IMC-21GA-SX-SC Moxa

IMC-21GA-LX-SC-T

Convertisseur Ethernet à fibre optique IMC-21GA-SX-SC Moxa

Type de fibre optique

Multimode

Multimode

Connecteur fibre optique

SC

SC

Température de fonctionnement

0 à 60° C

-40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-21A
Série IMC-21A Image

Série PTC-101-M12

Convertisseur Ethernet 10/100BaseT(X) vers fibre optique 100BaseFX

  • Série IMC-21A
Série PTC-101-M12 Moxa

Avantages et caractéristiques

  • Fibre optique monomode ou multimode avec connecteur SC ou ST
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Commutateur DIP pour la sélection FDX / HDX / 10/100 / Auto / Force
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles -T uniquement)


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique IMC-21A de Moxa est un convertisseur de média industriel d’entrée de gamme de 10/100BaseT(X) à 100BaseFX conçu pour fournir un fonctionnement fiable et stable dans les environnements industriels difficiles.

La conception matérielle robuste garantit que votre équipement Ethernet peut résister aux conditions industrielles exigeantes. Le convertisseur IMC-21A est facile à monter sur un rail DIN ou dans des boîtes de distribution et peut fonctionner de manière fiable à des températures allant de -40 à 75 ° C.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100BaseTX

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Modèles IMC-21A-S-SC : Monomode

Modèles IMC-21A-M-SC / IMC-21A-M-ST : MultimodeModèles IMC-21A-S-SC / IMC-21A-M-SC  : SC
Modèles MC-21A-M-ST : ST

Monomode : 40 km
Multimode : 4 km / 5km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

265 mA à 12 VDC

1

Bornier à vis

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standards : -10 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à 75 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

30 x 125 x 79 mm

IP30

Installation sur rail DIN

Modèles disponibles​

IMC-21A-M-SC

Convertisseur Ethernet à fibre optique IMC-21A-M-SC Moxa

IMC-21A-M-ST

Convertisseur Ethernet à fibre optique IMC-21A-M-ST Moxa

IMC-21A-S-SC

Convertisseur Ethernet à fibre optique IMC-21A-M-SC Moxa

IMC-21A-M-SC -T

Convertisseur Ethernet à fibre optique IMC-21A-M-SC Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Multimode

Connecteur fibre optique

SC

ST

SC

SC

Température de fonctionnement

-10 à 60 ° C

-10 à 60 ° C

-10 à 60 ° C

-40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












IMC-21A-M-ST -T

Convertisseur Ethernet à fibre optique IMC-21A-M-ST Moxa

IMC-21A-S-SC -T

Convertisseur Ethernet à fibre optique IMC-21A-M-SC Moxa

Type de fibre optique

Multimode

Monomode

Connecteur fibre optique

ST

SC

Température de fonctionnement

-40 à 75 ° C

-40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-21
Série IMC-21 Image

Série IMC-21

Convertisseur Ethernet 10/100BaseT(X) vers fibre optique 100BaseFX

  • Série IMC-21
Convertisseur-Ethernet-à-fibre-optique-IMC-21-Moxa

Avantages et caractéristiques

  • Fibre optique monomode ou multimode avec connecteur SC ou ST
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Commutateur DIP pour la sélection FDX / HDX / 10/100 / Auto / Force


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Ethernet à fibre optique IMC-21 de Moxa est un convertisseur de média industriel d’entrée de gamme de 10/100BaseT(X) à 100BaseFX conçu pour fournir un fonctionnement fiable et stable dans les environnements industriels difficiles.

La conception matérielle robuste garantit que votre équipement Ethernet puisse résister aux conditions industrielles exigeantes. Le convertisseur IMC-21 est facile à monter sur un rail DIN ou dans des boîtes de distribution et peut fonctionner de manière fiable à des températures allant de -10 à 60 ° C

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100BaseTX

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Modèle IMC-21-S-SC : Monomode
Modèles IMC-21-M-SC / IMC-21-M-ST : Multimode

Modèles IMC-21-S-SC / IMC-21-M-SC : SC
Modèle IMC-21-M-ST : ST

Monomode : 40 km
Multimode : 4 km / 5km

Alimentation

Tension d’entrée

Tension de fonctionnement

Nombre d’entrées d’alimentation

Connecteur

Protection contre les surintensités

12 à 48 VDC

300 mA à 12 VDC

1

Bornier

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 60 ° C

-40 à 70 ° C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Classement IP

Installation

Métallique

25 x 109 x 97

IP30

Installation sur rail DIN

Modèles disponibles​

IMC-21-M-SC

Convertisseur Ethernet vers fibre optique IMC-21-M-SC Moxa

IMC-21-M-ST

Convertisseur Ethernet vers fibre optique IMC-21-M-ST Moxa

IMC-21-S-SC

Convertisseur Ethernet vers fibre optique IMC-21-M-SC Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Connecteur fibre optique

SC

ST

SC


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série IMC-101G
Série IMC-101G Image

Série IMC-21

Convertisseur Gigabit Ethernet (GbE) vers fibre optique

  • Série IMC-101G
Convertisseur-Ethernet-à-fibre-optique-IMC-21-Moxa

Avantages et caractéristiques

  • 1 port Gigabit 10/100/1000BaseTX
  • 1 port SFP 1000BaseSFP
  • Prise en charge de la fonction Link Fault Pass-Through (LFPT)
  • Alarme de panne de courant par sortie relais
  • Entrées d’alimentation redondantes
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles -T uniquement)
  • Conçu pour les endroits dangereux (classe 1, div. 2 / zone 2, IECEx)

Certifications

certification-C1D2-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.
certification-IECEx-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.

DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

Le convertisseur Gigabit Ethernet à fibre optique IMC-101G de Moxa est conçu pour fournir une conversion  fiable et stable de 10/100 / 1000BaseT (X) à 1000BaseSX / LX / LHX / ZX dans les environnements industriels difficiles.

La conception industrielle de l’IMC-101G est excellente pour assurer le fonctionnement continu de vos applications d’automatisation industrielle. Le convertisseur IMC-101G est également doté d’une alarme pour aider à prévenir les dommages et les pertes.

Tous les modèles de la série IMC-101G sont soumis à un test de rodage à 100% et ils prennent en charge une plage de températures de fonctionnement standard de 0 à 60 ° C et une plage de températures de fonctionnement étendue de -40 à 75 ° C.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection et isolation magnétique

1

10/100/1000BaseT(X)

RJ45

1,5 kV (intégré)

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

1

100/1000BaseFX SFP

Module SFP

SFP

Alimentation

Tension d’entrée

Courant d’entrée

Nombre d’entrées d’alimentation

Connecteur

Protection contre les surintensités

12 à 45 VDC

220 mA à 12 VDC

1

Bornier

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles standards : 0 à 60 ° C
Modèles -T : -40 à 75 ° C

-40 à  85°C

5 à 95% (sans condensation)

Caractéristiques physiques

Boîtier

Dimensions

Installation

Métallique

53,6 x 135 x 105 mm

Montage sur rail DIN

Modèles disponibles​

IMC-101G

Convertisseur Gigabit Ethernet vers fibre optique IMC-101G Moxa

IMC-101G-T

Convertisseur Gigabit Ethernet vers fibre optique IMC-101G Moxa

IMC-101G-IEX

Convertisseur Gigabit Ethernet vers fibre optique IMC-101G Moxa

IMC-101G-T-IEX

Convertisseur Gigabit Ethernet vers fibre optique IMC-101G Moxa

Température de fonctionnement

0 à 60°C

-40 to 75°C

0 à 60°C

0 à 55°C

Certifié IECEx

Oui

Oui


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-6541/ST
ADAM-6541/ST Image

Série IMC-21A

Convertisseur Ethernet vers fibre optique multimode

  • ADAM-6541/ST
Convertisseur Ethernet à fibre optique Moxa IMC-21A

Avantages et caractéristiques

  • 1 port Ethernet 10/100BaseTX
  • 1 port fibre optique multimode 100Base-FX
  • Prend en charge la transmission en mode différé
  • Supporte l’auto-négociation
  • Prend en charge le contrôle de flux full / half duplex
  • Fournit une protection contre les surtensions (EFT) de 3000 VDC pour les lignes électriques
  • Offre une protection ESD Ethernet de 4 000 VDC


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

La transmission par fibre optique offre les avantages d’une large bande passante, d’une immunité aux interférences EMI / RFI et d’une transmission de données sécurisée. ADAM-6541/ST1 est un convertisseur Ethernet à fibre optique conçu pour convertir les réseaux Ethernet en réseaux fibre optique multimode d’une manière transparente. Par conséquent, ADAM-6541/ST1 constitue une solution idéale pour les applications FTTB (Fiber to the building) dans les centraux ou les sites locaux.

ADAM-6541 prend en charge la détection automatique MDI / MDIX, vous n’avez donc pas besoin d’utiliser des câbles croisés. Il comprend également un contrôleur de commutateur capable de détecter automatiquement la vitesse de transmission (10/100BaseTX). Le port Ethernet et fibre optique du convertisseur ADAM-6541/ST1 disposent de mémoires tampons prenant en charge les mécanismes de stockage et de retransmission, ce qui garantit que les données peuvent être transmises correctement.

Spécifications

Interface Ethernet

Nombre de ports

Vitesse maximale

Connecteur

Protection ESD

Isolation

1

10/100BaseTX

RJ45

4,000 VDC

1500 Vrms

Interface Fibre optique

Nombre de ports

Vitesse maximale

Type de fibre optique

Connecteur

Distance de transmission

1

100BaseFX

Multimode

ST

2 km

Alimentation

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur

Protection contre les surtensions (EFT)

10 ~ 30 VDC

1

Bornier à vis à 2 broches

3,000 VDC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 ~  60 ° C

10 ~ 70°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série ICF-1150
Série ICF-1150 Image

ADAM-4541

Convertisseur RS-232/422/485 vers fibre optique

  • Série ICF-1150
ADAM-4541 Advantech

Avantages et caractéristiques

Avantages et caractéristiques

  • Communication à 3 voies : RS-232, RS-422/485 et fibre
  • Commutateur rotatif pour changer la valeur (high / low) de la résistance à la traction
  • Distance de transmission RS-232/422/485 s’étend jusqu’à :- 40 km en monomode
    – 5 km en multimode
  • Isolation de 2 kV pour les 3 voies de communication (uniquement pour les modèles I )
  • Modèles à température de fonctionnement étendue : -40 à 85 ° C
  • Certifié C1D2, ATEX et IECEx pour les environnements industriels difficiles

Certifications


certification-IECEx-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.
certification-C1D2-pour-le-convertisseur-série-vers-fibre-optique-ICF-1150-de-Moxa.

DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











FICHE TECHNIQUE

Description ​

La série ICF-1150 de Moxa sont des convertisseurs RS-232/422/485 à fibre optique qui vous permettent de transfèrer les signaux RS-232/422/485 aux ports fibre optique afin d’améliorer la distance de transmission. Lorsque le convertisseur ICF-1150 reçoit des données d’un périphérique série ( via le port série ), il les envoie via les ports à fibre optique. Ces convertisseurs supportent non seulement la fibre monomode et multimode pour différentes distances de transmission, mais aussi une isolation de 2 kV pour renforcer l’immunité au bruit. Les convertisseurs série vers fibre optique ICF-1150 de Moxa disposent d’une communication à trois voies et d’un commutateur rotatif pour le réglage de la résistance à la traction (high/ basse) en vue d’une installation sur site.

Communication à trois voies

Les convertisseur RS-232/422/485 à fibre optique ICF-1150 prennent en charge 2 ports série, avec un connecteur DB9 pour la communication RS-232 et un bornier amovible pour la communication RS-422 ou RS-485. Les 3 ports (2 ports série et un port fibre) sont complètement indépendants. Lorsqu’un convertisseur ICF-1150 reçoit des données d’un port, il les envoie via les 2 autres ports. Par exemple, une fois que le convertisseur ICF-1150 reçoit une commande d’un périphérique distant via le port fibre, il convertit le signal et envoie la commande via les ports RS-232 et RS-422/485 en même temps. Si l’utilisateur surveille un système fonctionnant sur un réseau RS-485, il n’est pas nécessaire d’utiliser un convertisseur supplémentaire de RS-232 à RS-485 pour connecter le port série de l’ordinateur portable au bus RS-485.

Commutateur rotatif pour régler la résistance à la traction (high / low)

L’interface RS-485 prend en charge les connexions multiplex ou en cascade, que les ingénieurs système utiliseront pour connecter des périphériques série tels que des compteurs, des RTU et des lecteurs, ensemble sur le même bus.

Étant donné que le nombre de périphériques série sur le même bus entraînera une augmentation de l’impédance de la ligne de données, l’ICF-1150 permet aux utilisateurs de régler la résistance à la traction (high / low). Faites simplement pivoter le commutateur sur la valeur appropriée sans retirer le ICF-1150 du rail DIN.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Contrôle du flux de données

1

RS-232/422/485

RS-232 : DB9 femelle
RS-422/485 : Bornier à vis

de 1 200 à 115,2 kbps

Oui

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Distance de transmission

1

Monomode

SC

15 km

Alimentation

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur d’alimentation

10 ~ 30 VDC

1

Bornier enfichable

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles ICF-1150 : 0 à 60°C
Modèles ICF-1150-T : -40 à 85°C

– 40 à 85°C

5 à 95% (sans condensation)

Modèles disponibles​

ICF-1150-M-ST

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150-M-SC

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

ICF-1150-S-ST

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150-S-SC

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

Isolation

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

0 à 60°C

0 à 60°C

0 à 60°C

0 à 60°C


DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit










ICF-1150-M-ST-T

ICF-1150-M-SC-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

ICF-1150-S-ST-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150-S-SC-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

Isolation

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

-40 à 85°C

-40 à 85°C

-40 à 85°C

-40 à 85°C


DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit










ICF-1150I-M-ST

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150I-M-SC

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

ICF-1150I-S-ST

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150I-S-SC

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

Isolation

2 kV

2 kV

2 kV

2 kV

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

0 à 60°C

0 à 60°C

0 à 60°C

0 à 60°C


DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit










ICF-1150I-M-ST-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150I-M-SC-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

ICF-1150I-S-ST-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (ST)

ICF-1150I-S-SC-T

Convertisseur RS-232-422-485 vers fibre optique ICF-1150 de Moxa (SC)

Isolation

2 kV

2 kV

2 kV

2 kV

Type de fibre optique

Multimode

Multimode

Monomode

Multimode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

-40 à 85°C

-40 à 85°C

-40 à 85°C

-40 à 85°C


DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit











DEMANDE DE DEVIS

Demandez votre devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit










les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Related products

Série TCF-142
Série TCF-142 Image

Série TCF-142

Convertisseur RS-232/422/485 vers fibre optique

  • Série TCF-142
Série TCF-142 Moxa

Avantages et caractéristiques

  • Transmission en “anneau” et “point à point”
  • Distance de transmission RS-232/422/485 s’étend jusqu’à :– 40 km en monomode (TCF-142-S)
    – 5 km en multimode (TCF-142-M)
  • Réduction de l’interférence du signal
  • Prise en charge d’un taux de baud allant de 50 bps jusqu’à 921,6 Kbps
  • Protection contre les interférences électriques et la corrosion chimique
  • Température de fonctionnement étendue : -40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

TCF-142 est un convertisseur RS-232/422/485 vers fibre optique équipés d’un circuit à multiples interfaces pouvant gérer des interfaces série RS-232 ou RS-422/485 et une fibre multimode ou monomode. Le convertisseur TCF-142 permet d’étendre la transmission série jusqu’à 5 km (TCF-142-M avec fibre multimode) ou jusqu’à 40 km (TCF-142-S avec fibre monomode). Le convertisseur TCF-142 peut être configuré pour convertir les signaux RS-232 ou RS-422/485, mais pas les deux en même temps.

Détection automatique du débit en Bauds

Le convertisseur TCF-142 peut détecter automatiquement la vitesse de transmission série, ce qui est extrêmement pratique. Même si la vitesse de transmission d’un périphérique est modifiée, le signal sera toujours transmis via le convertisseur sans aucune perte de données.

Fonctionnement en anneau

Le convertisseur TCF-142 peut être utilisé pour connecter des périphériques série à un anneau en fibre dont la circonférence totale peut atteindre 100 km.

Fonctionnement en anneau - Convertisseur RS-232-422-485 vers fibre optique TCF-142 Moxa



Contrôle automatique de la direction des données (ADDC®)

ADDC® est une solution de flux de données matérielle brevetée et développée par Moxa pour gérer le contrôle de direction de données RS-485. ADDC® détecte et contrôle automatiquement la direction des données RS-485, rendant inutile l’utilisation du signal de prise de contact.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Contrôle du flux de données

1

RS-232/422/485

Bornier à vis

50 bps à 921,6 kbps

ADDC® (contrôle automatique de la direction des données) pour RS-485

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Distance de transmission

1

Modèles TCF-142-M-ST / TCF-142-M-SC : Multimode
Modèles TCF-142-S-ST / TCF-142-S-SC : Monomode

Modèles TCF-142-M-ST / TCF-142-S-ST :  ST
Modèles TCF-142-M-SC / TCF-142-S-SC :  SC

Modèles TCF-142-S-ST / TCF-142-S-SC : 40 km
Modèles TCF-142-M-ST / TCF-142-M-SC : 5 km

Alimentation

Courant d’entrée

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur d’alimentation

Protection contre les surintensités

140 mA à 12 VDC

12 à 48 VDC

1

Bornier

Oui

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

Modèles TCF-142 : 0 à 60 ° C
Modèles TCF-142-T : -40 à 75 ° C

-40 à 85 ° C

5 à 95% (sans condensation)

Modèles disponibles​

TCF-142-M-ST

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-M-SC

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-S-ST

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-S-SC

Serveur de périphériques série NPort 5100 Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

0 à 60°C

0 à 60°C

0 à 60°C

0 à 60°C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












TCF-142-M-ST-T

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-M-SC-T

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-S-ST-T

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

TCF-142-S-SC-T

Convertisseur RS-232/422/485 vers fibre optique TCF-142-M-ST​ Moxa

Type de fibre optique

Multimode

Multimode

Monomode

Monomode

Connecteur fibre optique

ST

SC

ST

SC

Température de fonctionnement

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C

-40 à 75 ° C


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit












les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série TCF-90
Série TCF-90 Image

Série ICF-1150

Convertisseur RS-232 vers fibre optique auto-alimenté

  • Série TCF-90
Convertisseur série vers fibre optique ICF-1150 Moxa

Avantages et caractéristiques

  • Distance de transmission RS-232 s’étend jusqu’à :– 40 km en monomode (TCF-90-S)
    – 5 km en multimode (TCF-90-M)
  • Utilisation d’une alimentation externe ou d’une alimentation série
  • Protection contre les interférences électriques et la corrosion chimique
  • Réduction de l’interférence du signal
  • Taille compacte


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

TCF-90 est un convertisseur RS-232 à fibre optique qui permet de transmettre les signaux RS-232 par fibre optique . L’alimentation provient du port série ou d’une source d’alimentation externe. Le TCF-90 étend la distance de transmission RS-232 jusqu’à 5 km avec la fibre optique multimode, ou jusqu’à 40 km avec la fibre optique  monomode. Une paire de convertisseurs TCF-90 peut être utilisée pour connecter deux périphériques RS-232 avec fibre optique en mode duplex intégral.

La fibre optique isole les signaux de données des augmentations dangereuses du potentiel de masse, des boucles de masse et du bruit électrique EMI / RFI, et améliore la sécurité des données en éliminant les effets néfastes des rayonnements RF et la susceptibilité aux rayonnements électromagnétiques.

Convertisseur RS-232 vers fibre optique auto-alimenté

Le port RS-232 du TCF-90 utilise un connecteur DB9 femelle pour se connecter directement au PC hôte, avec une alimentation provenant des lignes TxD, RTS et DTR. Bien que le TCF-90 puisse tirer suffisamment d’énergie des trois lignes de données / établissement de liaison, que le signal soit élevé ou faible, il est fortement recommandé d’activer le signal RTS ou DTR .

RS-232 autoalimenté vers fibre optique - Convertisseur RS-232 vers fibre optique - TCF-90 Moxa



Source d’alimentation externe optionnelle

Dans la plupart des cas, le TCF-90 devrait pouvoir fonctionner sans utiliser de source d’alimentation externe. Toutefois, un câble d’alimentation USB ou une source d’alimentation en courant continu (CC) externe peut être utilisé dans les cas où :

  • Les lignes d’établissement de liaison ne sont pas disponibles
  • Les signaux RTS / DTR sont tous deux désactivés
  • La puce de l’interface série du périphérique connecté fournit moins d’énergie que nécessaire

Source d'alimentation externe optionelle - Convertisseur RS-232 vers fibre optique - TCF-90 Moxa



Indicateur d’alimentation à l’aide d’un voyant LED

Il est assez facile de tester le périphérique série avec un multimètre pour déterminer que le périphérique série fournira suffisamment de puissance au convertisseur. Cependant, il est encore plus facile de laisser le TCF-90 tester l’appareil pour vous. Connectez simplement le TCF-90 au port RS-232 du périphérique et réglez le commutateur SW4 sur le mode TEST. Si le voyant LED s’allume, le TCF-90 reçoit suffisamment d’énergie. Si le voyant ne s’allume pas, vous devrez connecter une source d’alimentation externe au TCF-90.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Contrôle du flux de données

1

RS-232/422/485

DB9 femelle

50 bps à 921,6 kbps

Contrôle automatique de la direction des données pour RS-485

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Vitesse maximale

Distance de transmission

1

Modèle TCF-90-S-ST : Monomode
Modèle TCF-90-M-ST : Multimode

ST

100BaseFX

Modèle TCF-90-S-ST : 40 km
Modèle TCF-90-M-ST : 5 km

Alimentation

Courant d’entrée

Tension d’entrée

Nombre d’entrée d’alimentation

Protection contre les surintensités

Connecteur d’alimentation

20 mA à 12 VDC

5 à 12 VDC

1

Oui

Jack DC

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

0 à 60 ° C

– 20 ~ 75°C

5 à 95% (sans condensation)

Modèles disponibles​

TCF-90-M-ST

Convertisseur RS-232 vers fibre optique TCF-90-M-ST Moxa

TCF-90-S-ST

Convertisseur RS-232 vers fibre optique TCF-90-M-ST Moxa

Type de fibre optique

Multimode

Monomode


Click Me

Modal Title
Add some nice text here.

Click Me

Modal Title
Add some nice text here.

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-4541
ADAM-4541 Image

Série ICF-1150

Convertisseur RS-232/422/485 vers fibre optique multimode

  • ADAM-4541
Convertisseur série vers fibre optique ICF-1150 Moxa

Avantages et caractéristiques

  • Mode de transmission semi-duplex / bidirectionnel
  • Protection de la Ligne de données RS-422/485 contre les surtensions
  • Vitesse de transmission jusqu’à 115,2 Kbps
  • Transmission de données stable et sans erreur
  • Evite les coups de foudre et les interférences EMI / RFI
  • Voyant LED pour l’alimentation et le flux de données
  • Se monte facilement sur un rail DIN, un panneau ou un système de ferroutage


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

La transmission par fibre optique offre les avantages d’une large bande passante, d’une immunité aux interférences EMI / RFI et d’une transmission de données sécurisée.  ADAM-4541 est un convertisseur série RS-232/422/485 vers fibre optique qui peut être utilisé en tant que connexion point à point ou point à multipoint RS-232/422/485 pour la transmission et la conversion de signaux full / half-duplex et de leurs équivalents dans un environnement de fibre optique.

ADAM-4541 est spécialement conçu pour relier diverses machines équipées d’un port de communication RS-232/422/485 (tels que des systèmes informatiques ou des machines de fabrication).

En utilisant un connecteur fibre de type SC standard, les ports fibre optique du convertisseur peuvent prendre en charge une large gamme de tailles de câbles fibre optique, notamment 62,5 / 125, 250/125, 100/140 mm.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Contrôle du flux de données

1

RS-232/422/485

Bornier à vis

de 1 200 à 115,2 kbps

Oui

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Distance de transmission

2

Multimode

ST

2.5 km

Alimentation

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur d’alimentation

10 ~ 30 VDC

1

Bornier enfichable

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 70 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

ADAM-4542+
ADAM-4542+ Image

Série ICF-1150

Convertisseur RS-232/422/485 vers fibre optique monomode vers

  • ADAM-4542+
Convertisseur série vers fibre optique ICF-1150 Moxa

Avantages et caractéristiques

  • Mode de transmission semi-duplex / bidirectionnel
  • Protection de la Ligne de données RS-422/485 contre les surtensions
  • Vitesse de transmission jusqu’à 115,2 Kbps
  • Transmission de données stable et sans erreur
  • Evite les coups de foudre et les interférences EMI / RFI
  • Voyant LED pour l’alimentation et le flux de données
  • Se monte facilement sur un rail DIN, un panneau ou un système de ferroutage


DEMANDE DE DEVIS

Demande de devis

Remplissez le formulaire ci-dessous pour recevoir votre devis gratuit













FICHE TECHNIQUE

Description ​

La transmission par fibre optique offre les avantages d’une large bande passante, d’une immunité aux interférences EMI / RFI et d’une transmission de données sécurisée.  ADAM-4542 + est un convertisseur RS-232/422/485 vers fibre optique qui peut être utilisé en tant que connexion point à point ou point à multipoint RS-232/422/485 pour la transmission et la conversion de signaux full / half-duplex et de leurs équivalents dans un environnement de fibre optique.

ADAM-4542 + est spécialement conçu pour relier diverses machines équipées d’un port de communication RS-232/422/485 (tels que des systèmes informatiques ou des machines de fabrication).

En utilisant un connecteur fibre de type SC standard, les ports fibre optique du convertisseur peuvent prendre en charge une large gamme de tailles de câbles fibre optique, notamment 62,5 / 125, 250/125, 100/140 mm.

Spécifications

Interface Série

Nombre de ports

Interface série

Connecteur

Vitesse de transmission

Contrôle du flux de données

1

RS-232/422/485

Bornier à vis

de 1 200 à 115,2 kbps

Oui

Interface Fibre optique

Nombre de ports

Type de fibre optique

Connecteur

Distance de transmission

1

Monomode

SC

15 km

Alimentation

Tension d’entrée

Nombre d’entrée d’alimentation

Connecteur d’alimentation

10 ~ 30 VDC

1

Bornier enfichable

Environnement de fonctionnement

Température de fonctionnement

Température de stockage

Humidité

-10 à 70 ° C

– 25 ~ 85°C

5 à 95% (sans condensation)

les clients ayant déjà acheté ce produit ont aussi regardé les produits…

Consultez aussi…

Série ICF-1170I Image
Série ICF-1170I
Série ICF-1170I Convertisseur bus CAN vers fibre optique Accueil Produits & Services ... Read More
Série ICF-1180I Image
Série ICF-1180I
Série ICF-1180I Convertisseur industriel Profibus vers fibre optique Accueil Produits & Services ... Read More
Série ICF-1280I Image
Série ICF-1280I
Série ICF-1170I Convertisseur Profibus vers fibre optique avec la topologie fibre optique en anneau redondant Accueil Produits &... Read More
Série TCC-100/100I Image
Série TCC-100/100I
Série Transio A52/A53 Convertisseur RS-232 à RS-422/485 avec isolation optionnelle de 2 kV Accueil Produits & Services ... Read More
Série TCC-120/120I Image
Série TCC-120/120I
Série Transio A52/A53 Convertisseurs et répéteurs série RS-422/485 avec isolation optionnelle de 2 kV Accueil Produits & Serv... Read More
Série TCC-80/80I Image
Série TCC-80/80I
TCC-82 Convertisseur RS-232 à RS-422/485 alimenté par port avec isolation optionnelle de 2,5 kV Accueil Produits & Services... Read More
TCC-82 Image
TCC-82
Série TCC-80/80I Isolateur RS-232 à 4 canaux alimenté par port Accueil Produits & Services ... Read More
Série Transio A52/A53 Image
Série Transio A52/A53
Série TCC-80/80I Convertisseur RS-232 à RS-422/485 d’entrée de gamme Accueil Produits & Services ... Read More
ADAM-4521 Image
ADAM-4521
Série Transio A52/A53 Convertisseur RS-422/485 à RS-232 avec isolation de 1 kV Accueil Produits & Services ... Read More
ADAM-4520 Image
ADAM-4520
Série TCC-120/120I Convertisseur RS-232 à RS-422/485 avec isolation de 3 kV Accueil Produits & Services ... Read More
Série IMC-101 Image
Série IMC-101
Série IMC-101 Convertisseur Ethernet vers fibre optique Accueil Produits & Services ... Read More
ADAM-6542 Image
ADAM-6542
Série IMC-21 Convertisseur Ethernet vers fibre optique (Single Stand WDM) Accueil Produits & Services ... Read More
ADAM-6541 Image
ADAM-6541
Série IMC-21GA Convertisseur Ethernet vers fibre optique multimode Accueil Produits & Services ... Read More
Série PTC-101 Image
Série PTC-101
Série IMC-21 Convertisseur Ethernet vers fibre optique certifié IEC 61850-3 et  EN 50121-4 Accueil Produits & Services... Read More
Série PTC-101-M12 Image
Série PTC-101-M12
Série IMC-21 Convertisseur Ethernet vers fibre optique certifié IEC 61850-3 et  EN 50121-4 pour les applications ferroviaires Accueil ... Read More
Série IMC-P101 Image
Série IMC-P101
Série PTC-101-M12 Convertisseur Ethernet vers fibre optique PoE conforme à IEEE 802.3af Accueil Produits & Services ... Read More
Série IMC-21GA Image
Série IMC-21GA
Série IMC-101G Convertisseur Ethernet Gigabit vers fibre optique Accueil Produits & Services ... Read More
Série IMC-21A Image
Série IMC-21A
Série PTC-101-M12 Convertisseur Ethernet 10/100BaseT(X) vers fibre optique 100BaseFX Accueil Produits & Services ... Read More
Série IMC-21 Image
Série IMC-21
Série IMC-21 Convertisseur Ethernet 10/100BaseT(X) vers fibre optique 100BaseFX Accueil Produits & Services ... Read More
Série IMC-101G Image
Série IMC-101G
Série IMC-21 Convertisseur Gigabit Ethernet (GbE) vers fibre optique Accueil Produits & Services ... Read More
ADAM-6541/ST Image
ADAM-6541/ST
Série IMC-21A Convertisseur Ethernet vers fibre optique multimode Accueil Produits & Services ... Read More
Série ICF-1150 Image
Série ICF-1150
ADAM-4541 Convertisseur RS-232/422/485 vers fibre optique Accueil Produits & Services ... Read More
Série TCF-142 Image
Série TCF-142
Série TCF-142 Convertisseur RS-232/422/485 vers fibre optique Accueil Produits & Services ... Read More
Série TCF-90 Image
Série TCF-90
Série ICF-1150 Convertisseur RS-232 vers fibre optique auto-alimenté Accueil Produits & Services ... Read More
ADAM-4541 Image
ADAM-4541
Série ICF-1150 Convertisseur RS-232/422/485 vers fibre optique multimode Accueil Produits & Services ... Read More
ADAM-4542+ Image
ADAM-4542+
Série ICF-1150 Convertisseur RS-232/422/485 vers fibre optique monomode vers Accueil Produits & Services ... Read More
