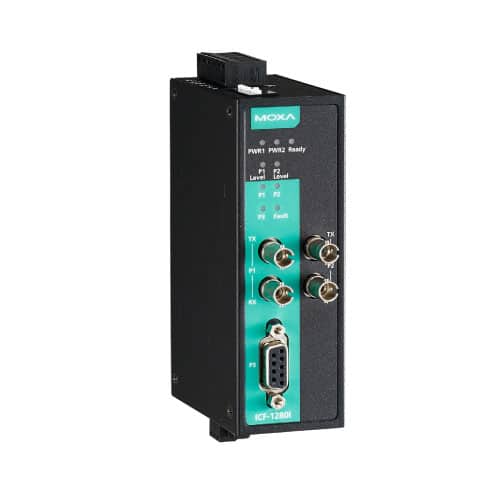

Moxa ICF-1280I - Convertisseur Profibus vers fibre optique

Avantages et caractéristiques

  • Fibre optique en anneau redondant avec un temps de récupération nul
  • Examination de la communication fibre optique à partir d’un seul convertisseur
  • Détéction automatique du débit en bauds et la vitesse de transmission des données (allant jusqu’à 12 Mbps)
  • Isolation galvanique 2 kV
  • Extension de la distance de transmission PROFIBUS jusqu’à 45 km
  • Deux entrées d’alimentation pour la redondance
  • Prise en charge du diagnostic de l’intensité du signal de fibre optique
  • Température de fonctionnement étendue de -40 à 75 ° C (pour les modèles T uniquement )
Demander un devis

Description

Le convertisseur industriel PROFIBUS vers fibre optique Moxa ICF-1280I est utilisé pour convertir les signaux PROFIBUS cuivre en signaux fibre optique. Le convertisseur Moxa ICF-1280I permet d’étendre la transmission série jusqu’à 4 km (fibre multimode) ou jusqu’à 45 km (fibre monomode). Le convertisseur Moxa ICF-1280I offre une isolation de 2 kV pour le système PROFIBUS ainsi que deux entrées d’alimentation redondantes pour garantir le bon fonctionnement de votre appareil PROFIBUS.

Diagnostic de la fibre à distance

Les câbles à fibres optiques sont souvent utilisés pour les communications longue distance et les ingénieurs utilisent un stylo d’inspection à fibres optiques pour garantir la qualité de la communication du câble à fibres.

La série Moxa ICF-1280I élimine le besoin d’un stylo d’inspection à fibre optique en fournissant une fonction de diagnostic à distance de la fibre optique à travers les réglages DIP switches.

Fibre optique en anneau redondant avec un temps de récupération nul

Le convertisseur Moxa ICF-1280I permet de connecter des appareils PROFIBUS dans une topologie de fibre optique en anneau redondant.

Utilisez le commutateur DIP pour configurer tous les convertisseurs Moxa ICF-1280I en mode de sonnerie redondante. Lorsqu’un maître PROFIBUS transmet un signal d’un convertisseur aux équipements esclaves PROFIBUS, ce signal sera transmis à tous les convertisseurs de l’anneau jusqu’à ce qu’il revienne au convertisseur d’origine et se termine. La structure en anneau redondante n’assure aucune perte de paquet avec un temps de récupération nul.

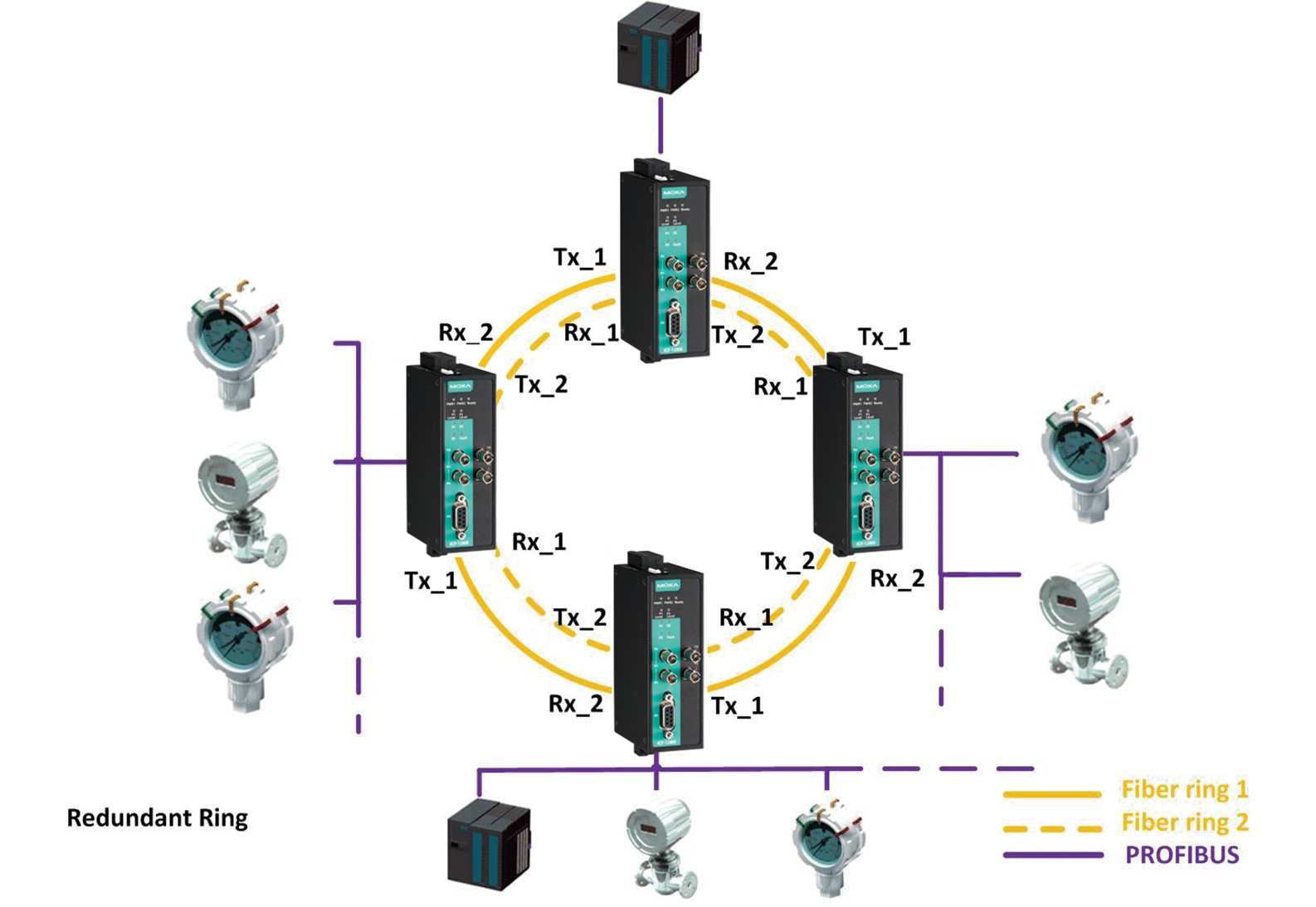

Topologie en anneau redondant

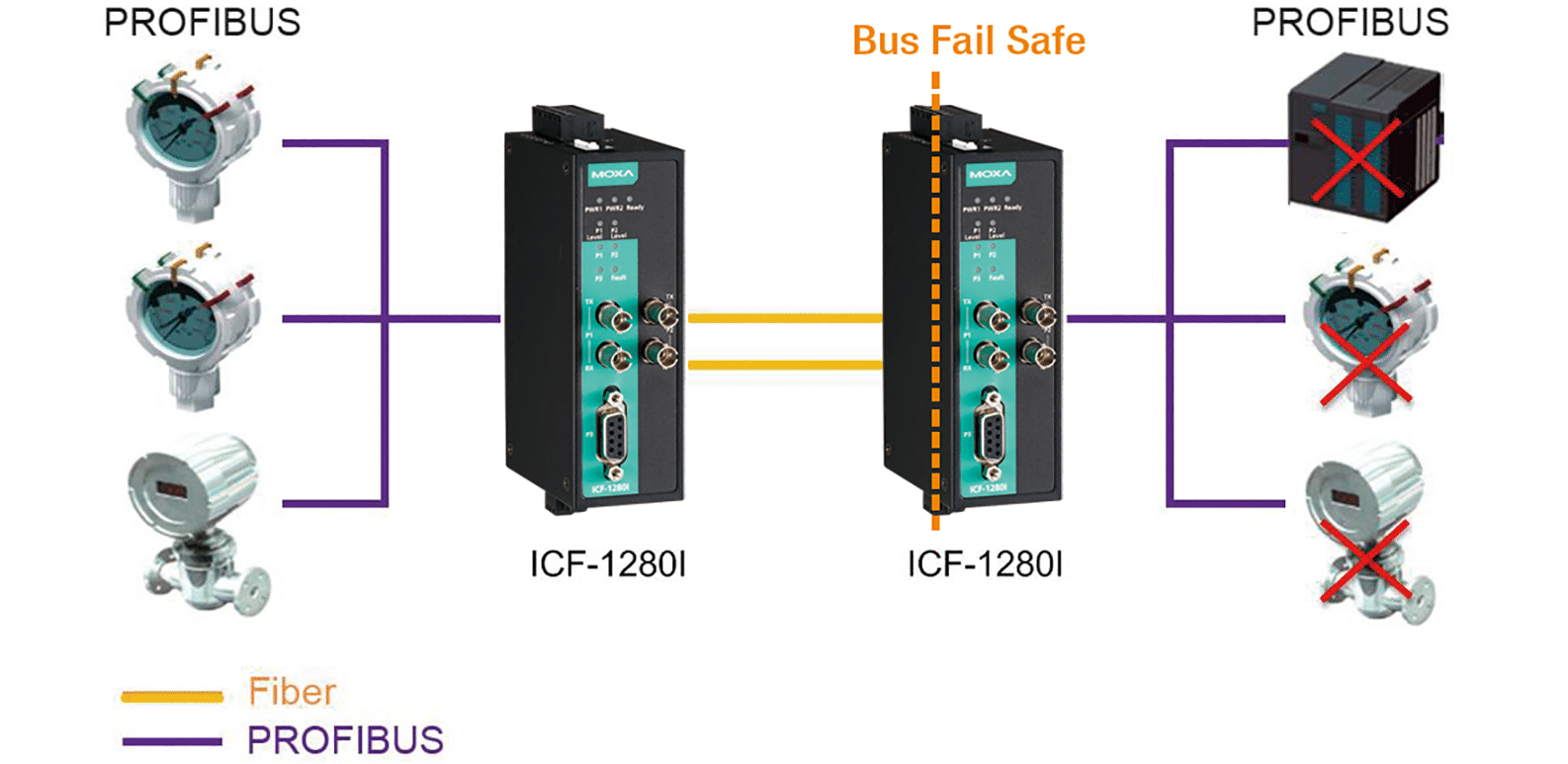

Fonction de sécurisation du bus PROFIBUS

Des parasites électriques peuvent être générés en cas de dysfonctionnement d’un appareil PROFIBUS ou d’interface série, entraînant une défaillance du bus. Pour éviter cette situation, la série ICF-1280I est dotée d’un mécanisme permettant de détecter et de reconnaître les signaux de bruit. Si le bus tombe en panne d’un côté, le signal de bruit ne se propage pas via le convertisseur ICF-1280I et n’affecte pas les segments de bus supplémentaires. En outre, le convertisseur Moxa ICF-1280I déclenchera également une alarme pour indiquer l’emplacement de la défaillance à l’ingénieur de terrain.

convertisseur bus de terrain vers fibre optique PROFIBUS sécurisé

Réglage automatique du débit en bauds

Le convertisseur Profibus vers fibre optique Moxa ICF-1280I peut détecter automatiquement le débit en bauds de l’appareil PROFIBUS et l’appliquer directement.

C’est une fonctionnalité extrêmement pratique qui permet de régler les débis en bauds sur une valeur fixe via des commutateurs DIP.

Surveillance de la liaison fibre optique

Le convertisseur Moxa ICF-1280I prend en charge une fonction de surveillance de la liaison fibre pour détecter les erreurs de communication des deux côtés de la connexion fibre optique et déterminer de quel côté (Tx ou Rx) est à l’origine du problème. Lorsqu’une erreur de communication se produit, un voyant LED rouge s’allume et l’alarme de relais s’active.

Si une anomalie se produit sur un segment de fibre optique distant, le voyant d’erreur clignote pour indiquer aux ingénieurs de terrain l’emplacement de l’anomalie sur le segment distant.

Informations complémentaires

Marque

Moxa

Ports Ethernet

1

Alimentation

12/24/48 VDC

Température

Étendue

Montage

Rail-DIN

Interface fibre optique

Monomode SC, Monomode ST, Multimode SC, Multimode ST

Ports fibre optique

2

Isolation galvanique

2kV

Ports Profibus

1

fiche technique
